گیره خارجی فولاد ضد زنگ DIN 471

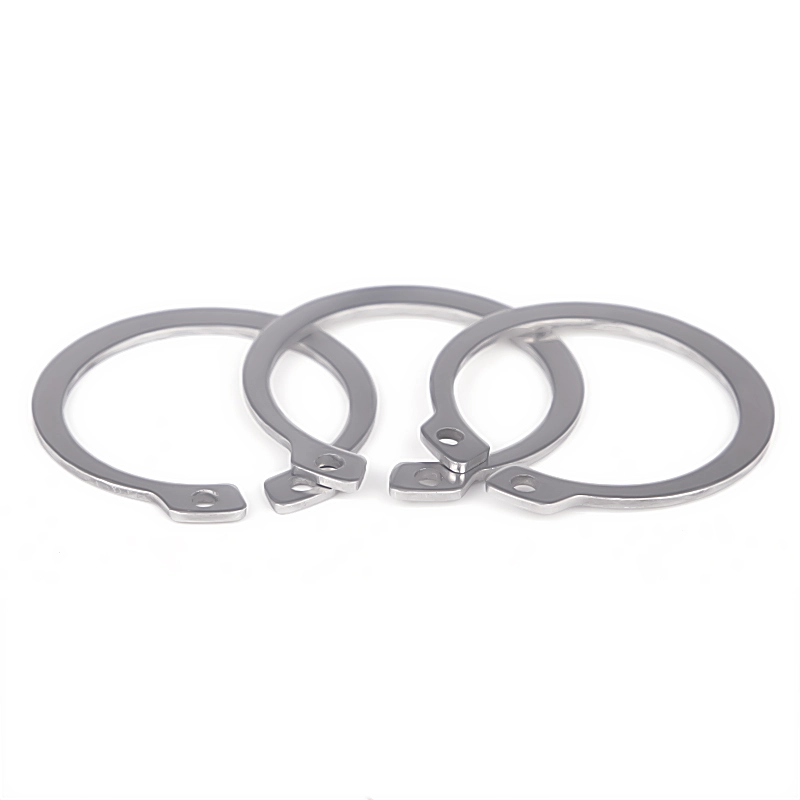

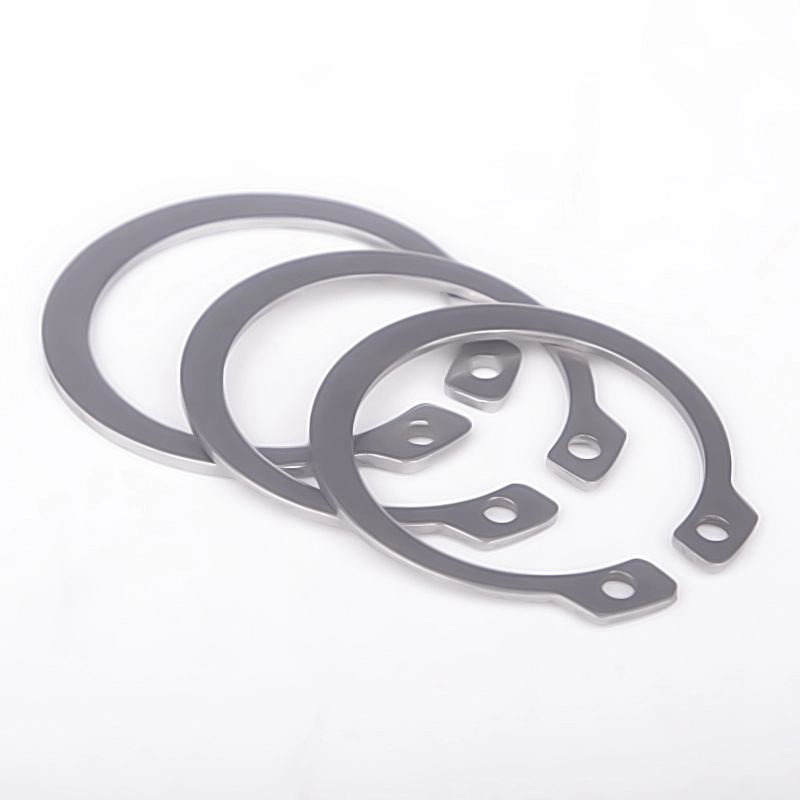

گیره خارجی فولاد ضد زنگ DIN 471 کارخانه Wanluo کاملاً مطابق با استانداردهای صنعتی DIN آلمان ساخته شده است و متعلق به بست های نگهدارنده الاستیک دقیق است که به ویژه برای تثبیت شفت طراحی شده است.

ارسال استعلام

Product Description

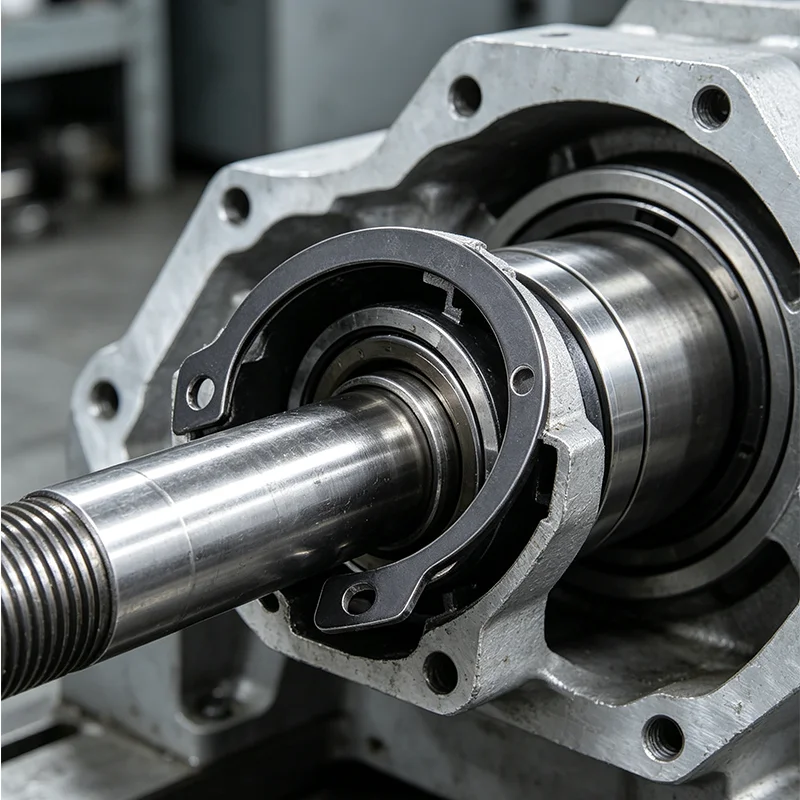

بر خلاف واشرهای مورد استفاده برای تحمل فشار و ضد شل شدن، دایره خارجی فولاد ضد زنگ DIN 471 دارای ساختار حلقه ای الاستیک باز است که منحصراً روی شیار دایره ای بیرونی شفت های چرخان و ثابت اعمال می شود. با عملکرد دقیق انقباض الاستیک و تنظیم مجدد، می توان آن را به سرعت در شیار شفت نصب کرد تا حد محوری را متوجه شود، به طور موثر از لغزش محوری و سقوط یاتاقان ها، چرخ دنده ها، آستین ها و سایر قطعات شفت در حین عملیات مکانیکی جلوگیری می کند. این یک اتصال دهنده استاندارد ضروری برای مونتاژ انتقال مکانیکی است که دارای نصب آسان، دقت بستن بالا و اثر حد پایدار طولانی مدت است.

طراحی اجزای اصلی و تکنیک پردازش استاندارد

دایره‌های شافت خارجی DIN 471 از فولاد فنری با کیفیت بالا و مواد خام فولادی ضد زنگ استفاده می‌کنند که با مهر زنی دقیق یکپارچه، عملیات حرارتی خاموش و معتدل یکپارچه و تکمیل لبه پردازش می‌شوند. شکاف باز استاندارد و سوراخ‌های نصب رزرو شده کاملاً با انبردست حرفه‌ای برای مونتاژ و جداسازی سریع مطابقت دارد. قطر داخلی و رادیان دقیقاً کالیبره شده اند تا از تناسب محکم بستن با شیارهای شفت استاندارد، بدون گیره شل یا انحراف بیش از حد سفت اطمینان حاصل شود. بدنه حلقه کلی دارای ضخامت یکنواخت و چقرمگی الاستیک عالی است، با عملکرد انقباض و تنظیم مجدد پایدار، ایجاد خستگی الاستیک، تغییر شکل دائمی یا شکستگی پس از جداسازی مکرر و عملیات ارتعاش طولانی مدت آسان نیست. لبه بیرونی صاف و بدون سوراخ از خراشیدن قطعات منطبق جلوگیری می کند و استحکام ساختاری کلی الزامات محدودیت بار سنگین صنعتی را برآورده می کند.

پارامتر محصول

مورد پارامتر	مشخصات دقیق
نام محصول	گیره خارجی DIN 471، حلقه نگهدارنده شفت، حلقه گیره خارجی
استاندارد اجرایی	DIN 471، استاندارد ISO، استاندارد GB، اندازه های غیر استاندارد سفارشی
مواد موجود	فولاد ضد زنگ 304، 316L، فولاد فنری با کیفیت بالا، فولاد کربنی با روکش روی
محدوده اندازه	قطر شفت φ3mm-φ100mm اندازه های استاندارد کامل، دیافراگم و ضخامت ویژه سفارشی
نوع ساختار	حلقه الاستیک باز خارجی، طراحی سوراخ نصب دوتایی، نوع بستن شیار شفت
فناوری پردازش	مهر زنی دقیق، سخت شدن عملیات حرارتی، سوراخ کردن لبه، کالیبراسیون الاستیک
شیء قابل اجرا	شفت های دوار استاندارد، شفت چرخ دنده، شفت بلبرینگ و قطعات شفت استوانه ای
درمان سطحی	ترشی و غیرفعال کردن / روکش روی / اکسید سیاه، ضد زنگ و ضد خوردگی
خواص مکانیکی	چقرمگی الاستیک قوی، ضد خستگی، حد ضد افت، نیروی گیره پایدار
روش بسته بندی	کیسه داخلی ضد رطوبت + کارتن صادراتی، بسته بندی پالت برای سفارشات عمده
خدمات تامین	عرضه انبوه نقطه‌ای، سفارشی‌سازی غیر استاندارد، خرید بست‌های مخلوط یک‌جا

Stainless Steel Din 471 External Circlip

قطر اسمی d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	حداکثر	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	دقیقه	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	حداکثر	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	دقیقه	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	دقیقه	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	حداکثر	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
در هر 1000 واحد ≈ کیلوگرم		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

قطر اسمی d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	حداکثر	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	دقیقه	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	حداکثر	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	دقیقه	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	دقیقه	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	حداکثر	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
در هر 1000 واحد ≈ کیلوگرم		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

قطر اسمی d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	حداکثر	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	دقیقه	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	حداکثر	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	دقیقه	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	دقیقه	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	حداکثر	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
در هر 1000 واحد ≈ کیلوگرم		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

قطر اسمی d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	حداکثر	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	دقیقه	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	حداکثر	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	دقیقه	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	دقیقه	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	حداکثر	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
در هر 1000 واحد ≈ کیلوگرم		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

مزایای محصول برجسته و سازگاری جهانی با شرایط کاری

1. طراحی حرفه ای گیره شفت خارجی کاملاً با شیارهای استاندارد شفت مطابقت دارد، نیروی گیره الاستیک یکنواخت و پایدار را فراهم می کند، به طور موثر جابجایی محوری قطعات شفت را محدود می کند و مشکل ریزش جزء ناشی از لرزش و چرخش تجهیزات را حل می کند.

2. فرآیند عملیات حرارتی یکپارچه با دقت بالا، گیره را با بازیابی الاستیک عالی و عملکرد ضد خستگی می بخشد. پس از انبساط و انقباض مکرر، خاصیت ارتجاعی پایدار را حفظ می کند، در طول عملیات طولانی مدت با سرعت بالا، هیچ آرامش یا شکستی ندارد.

3. سوراخ های نصب مضاعف رزرو شده با انبردست های مخصوص دایره ای همکاری می کنند، مونتاژ و جداسازی سریع را انجام می دهند، تا حد زیادی بهبود تعمیر و نگهداری تجهیزات و کارایی تعویض جزء، مناسب برای مونتاژ صنعتی دسته ای.

4. پرداخت صاف بدون سوراخ، شفت ها و قطعات منطبق را از خراش و سایش در حین نصب و بهره برداری محافظت می کند و دقت مونتاژ و عمر مفید اجزای انتقال را تضمین می کند.

5. گزینه های متعدد مواد و سطح درمان با محیط های کاری مختلف سازگار است، که به طور گسترده در تجهیزات مکانیکی، قطعات خودرو، لوازم الکتریکی، اجزای پنوماتیک هیدرولیک و سیستم های انتقال خودکار استفاده می شود.

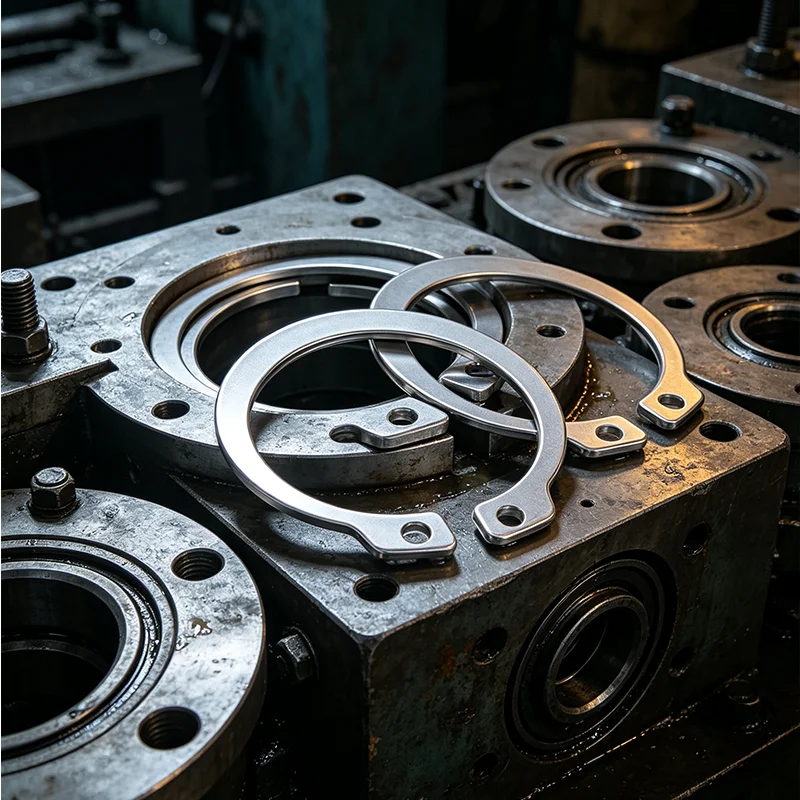

Stainless Steel Din 471 External Circlip

سوالات متداول

Q1: گیره خارجی فولاد ضد زنگ DIN 471 برای چه مواردی استفاده می شود؟

A1: DIN 471 یک گیره خارجی برای شفت است که عمدتاً بر روی شیار بیرونی شفت های مکانیکی نصب می شود تا یاتاقان ها، چرخ دنده ها، آستین های شفت و سایر قسمت ها را ثابت کند و از لغزش و افتادن محوری جلوگیری کند و محدودیت دقیق اجزای محور چرخش را درک کند.

Q2: تفاوت بین مدارهای DIN 471 (شفت) و DIN 472 (سوراخ) چیست؟

A2: DIN 471 گیره خارجی برای نصب شفت است که دایره بیرونی شفت را محکم می کند. DIN 472 گیره داخلی برای نصب سوراخ است که دیواره داخلی سوراخ را محکم می کند. این دو ساختار متضاد هستند و قابل تعویض نیستند.

Q3: آیا گیره پس از استفاده طولانی مدت خاصیت ارتجاعی خود را از دست می دهد؟

A3: دایره‌های DIN 471 ما از درمان سخت‌گیرانه و خنثی کردن، با عملکرد الاستیک پایدار و توانایی ضد خستگی قوی استفاده می‌کنند. تحت شرایط کاری استاندارد، شل یا نامعتبر نخواهد بود، و از پایداری محدودیت طولانی مدت اطمینان حاصل می کند.

Q4: آیا نصب به ابزار حرفه ای نیاز دارد؟

A4: بله. برای جلوگیری از تغییر شکل مصنوعی و شکستگی، اطمینان از تناسب محکم و اثر محدود کننده پایدار پس از نصب، توصیه می شود از انبردست همسان برای نصب انبساط استفاده کنید.

Q5: آیا می توانید گیره های غیر استاندارد را سفارشی کنید؟

A5: بله. ما از سفارشی سازی قطر بیرونی ویژه، ضخامت، اندازه شیار و درمان سطحی با مقاومت در برابر خوردگی بالا برای برآوردن محدودیت های اجزای شفت مکانیکی ویژه پشتیبانی می کنیم.
