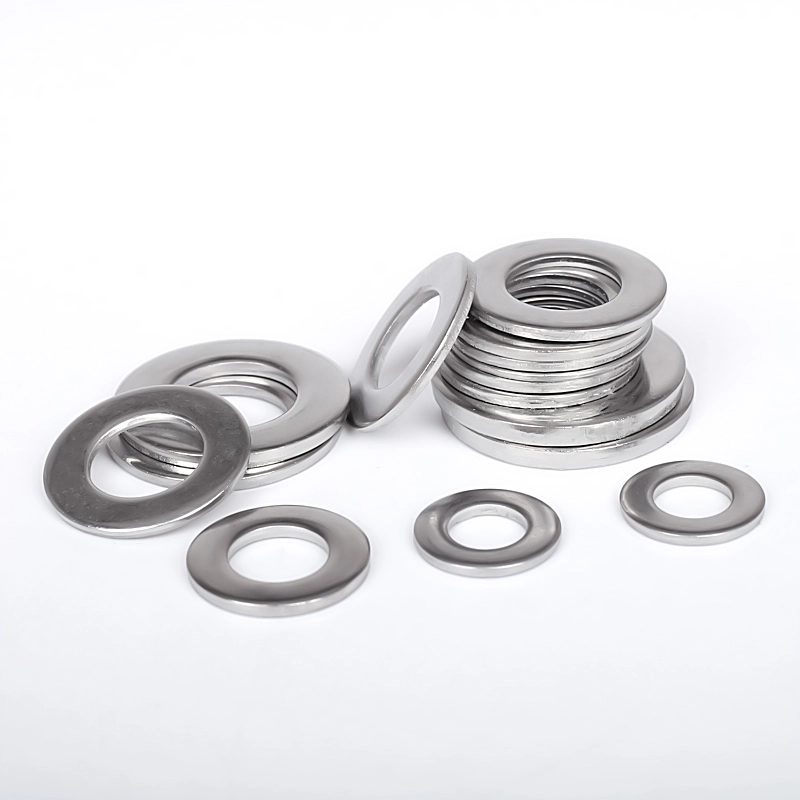

واشر تخت فولاد ضد زنگ DIN 125

واشر تخت فولاد ضد زنگ DIN 125 عرضه شده توسط کارخانه Wanluo یک واشر تخت جهانی استاندارد ساخت آلمان است. همچنین پرکاربردترین جزء لوازم جانبی اساسی در سیستم مونتاژ صنعتی است. این محصول متفاوت از طرح های کاربردی واشرهای ضد شل شدن و واشرهای مخصوص آب بندی، دارای ساختار منظم تک لایه صاف و خالص است. ویژگی های اصلی آن شامل تلورانس های قطر داخلی و خارجی با دقت بالا و سطح صاف و صاف است. این به حل مشکلات اساسی مونتاژ مانند توزیع فشار، حفاظت از قطعه کار و تنظیم دقیق شکاف ها در هنگام مونتاژ پیچ اختصاص داده شده است.

ارسال استعلام

Product Description

واشرهای تخت فولاد ضد زنگ DIN 125 تولید شده توسط تامین کنندگان Wanluo می توانند به طور موثری از عیوب معمول مونتاژ مانند فرورفتگی سطح تخته، تمرکز تنش، سایش اصطکاک فلز و اتصال شل ناشی از فشرده سازی مستقیم پیچ جلوگیری کنند. این محصول مطابق با استانداردهای صنعتی آلمان و با استفاده از تکنیک های مهر زنی دقیق و پیرایش لبه های گرد برای شکل دهی تولید شده است. سطح تخته عاری از سوراخ است و ضخامت آن یکنواخت و صاف است. با تکمیل زیرلایه‌های فولاد ضد زنگ و فولاد کربنی با کیفیت بالا، مقاومت فشاری، مقاومت در برابر خوردگی و عملکرد چقرمگی عالی را از خود نشان می‌دهد و می‌تواند در اکثر سناریوهای بست معمولی در تجهیزات مکانیکی، لوازم الکترونیکی، مهندسی سازه و زمینه‌های صنعتی روزانه اعمال شود.

مزایای محصول

1. حفاظت از توزیع فشار یکنواخت، جلوگیری از آسیب فشرده سازی قطعه کار

ساختار مسطح و یکپارچه می تواند فشار موضعی قفل پیچ را به طور قابل توجهی پراکنده کند و از تمرکز تنش تک نقطه ای جلوگیری کند. این می تواند به طور موثر از صفحات نازک، پلاستیک ها، سطوح رنگ دقیق، و بسترهای شکننده در برابر فروپاشی، فرورفتگی یا تغییر شکل محافظت کند. این به ویژه برای عملیات مونتاژ قطعات نازک و اجزای ظاهری دقیق مناسب است.

2. تحمل اندازه با دقت بالا، با سازگاری بسیار قوی

سوراخ داخلی دقیقاً سوراخ شده است و ابعاد قطر داخلی و خارجی استاندارد است. این می تواند کاملاً با استانداردهای مختلف آلمانی، پیچ و مهره استاندارد چینی، پیچ و مهره مطابقت داشته باشد. تمرکز مونتاژ بالا است و هیچ مشکلی برای خروج از مرکز، گیر کردن یا خلاصی بیش از حد وجود نخواهد داشت. این برای اکثر سیستم های اتصال دهنده جهانی در سراسر جهان مناسب است.

3. سطح آینه صاف و بدون فرز، به سطح تماس دقیق آسیب نمی رساند

پس از پرداخت ریز و درمان لبه‌های گرد، سطوح بالایی و پایینی تخته صاف و تمیز و بدون لبه‌های تیز، سوراخ‌ها یا لکه‌های سیاه اکسید شده هستند. در طول مونتاژ، سطح قطعه کار، پوشش و سطح اتصال دقیق را خراش نمی دهد، و نیازهای مونتاژ بدون گرد و غبار و بدون درز تجهیزات پیشرفته و ابزار دقیق را برآورده می کند.

4. ساختار پایدار و مقاومت در برابر فشار، بدون تغییر شکل تحت استرس طولانی مدت

این توسط مهر زنی یک تکه از فولاد با خلوص بالا، با ضخامت یکنواخت و مواد متراکم تشکیل شده است. ظرفیت تحمل فشار پایدار است. تحت قفل استاتیک طولانی مدت و بارهای دینامیکی خفیف، مستعد فرو ریختن، تاب برداشتن یا تغییر شکل پلاستیکی نیست و همیشه حالت صاف و مناسب را حفظ می کند و از پایداری بست اطمینان می دهد.

پارامتر محصول

مورد پارامتر	مشخصات دقیق
نام محصول	واشر تخت DIN 125، واشر تخت ساده فولادی ضد زنگ
استاندارد اجرایی	DIN 125، استاندارد ISO، استاندارد GB، ابعاد غیر استاندارد سفارشی
مواد موجود	304، فولاد ضد زنگ 316L، فولاد کربنی با روکش روی، برنج
محدوده اندازه	M1.6-M24 اندازه های تطبیق استاندارد کامل، ضخامت سفارشی و قطر بیرونی
نوع ساختار	ساختار تک لایه فوق العاده مسطح، شکل صاف گرد، دو طرف صاف
فناوری پردازش	مهر زنی دقیق، لبه زدایی، تسطیح مسطح، پرداخت سطح
بست همسان	مناسب برای پیچ و مهره های متریک استاندارد، پیچ های ماشینی و مهره ها
درمان سطحی	ترشی و غیرفعال کردن / روکش روی / صیقلی، ضد زنگ و ضد خوردگی
خواص مکانیکی	ضخامت یکنواخت، صافی بالا، مقاومت در برابر فشار قوی، بدون تغییر شکل
روش بسته بندی	کیسه داخلی ضد رطوبت + کارتن صادراتی، بسته بندی پالت برای سفارشات عمده
خدمات تامین	عرضه انبوه نقطه‌ای، سفارشی‌سازی غیر استاندارد، خرید بست‌های مخلوط یک‌جا

Stainless Steel Din 125 Flat Washer

اندازه		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M	برای اندازه نخ	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	حداقل = اندازه اسمی	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	حداکثر	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	حداکثر = اندازه اسمی	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	دقیقه	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	اندازه اسمی	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	حداکثر	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	دقیقه	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
در هر 1000 واحد ≈ کیلوگرم		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

اندازه		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	برای اندازه نخ	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	حداقل = اندازه اسمی	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	حداکثر	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	حداکثر = اندازه اسمی	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	دقیقه	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	اندازه اسمی	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	حداکثر	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	دقیقه	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
در هر 1000 واحد ≈ کیلوگرم		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

اندازه		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	برای اندازه نخ	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	حداقل = اندازه اسمی	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	حداکثر	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	حداکثر = اندازه اسمی	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	دقیقه	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	اندازه اسمی	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	حداکثر	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	دقیقه	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
در هر 1000 واحد ≈ کیلوگرم		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

اندازه		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	برای اندازه نخ	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	حداقل = اندازه اسمی	98	104	109	114	119	124	129	134	139	144	149	155	165
d	حداکثر	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	حداکثر = اندازه اسمی	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	دقیقه	163.40	173.40	178.40	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	اندازه اسمی	12	14	14	14	14	16	16	16	16	18	18	18	18
	حداکثر	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	دقیقه	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
در هر 1000 واحد ≈ کیلوگرم		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

نقاط قوت عملکردی و استفاده صنعتی در چند زمینه

1. ساختار مسطح یکپارچه با مسطح بودن بالا فشار چفت و بست محلی را به طور یکنواخت پراکنده می کند و به طور موثر از صفحات فلزی نازک، قطعات پلاستیکی و قطعات چوبی از فرورفتگی اکستروژن، ترک خوردگی و تغییر شکل در حین قفل کردن پیچ جلوگیری می کند.

2. فرآیند پولیش بدون سوراخ دو طرفه از سطوح دقیق قطعه کار در برابر خراش و سایش محافظت می کند و مشکل آسیب اصطکاک فلزی ناشی از تماس مستقیم بین سر پیچ و قطعه کار را حل می کند.

3. تحمل دقیق قطر داخلی و خارجی استاندارد تطبیق دقیق با تمام بست های استاندارد متریک را تضمین می کند، از مونتاژ غیر عادی و اتصالات شل جلوگیری می کند، ثبات مونتاژ و یکنواختی بست را تا حد زیادی بهبود می بخشد.

4. چقرمگی مواد عالی و مقاومت در برابر فشار، بدون خم شدن یا تغییر شکل دائمی تحت گشتاور قفل استاندارد، حفظ اثر بست کمکی پایدار طولانی مدت و بهبود دوام مونتاژ.

5. گزینه های چندگانه درمان سطحی و مواد با مونتاژ داخلی، محیط مرطوب در فضای باز و شرایط کاری کم خورنده، که به طور گسترده در ماشین آلات، الکترونیک، مبلمان، لوازم الکتریکی و زمینه های مهندسی ساخت و ساز استفاده می شود، سازگار می شوند.

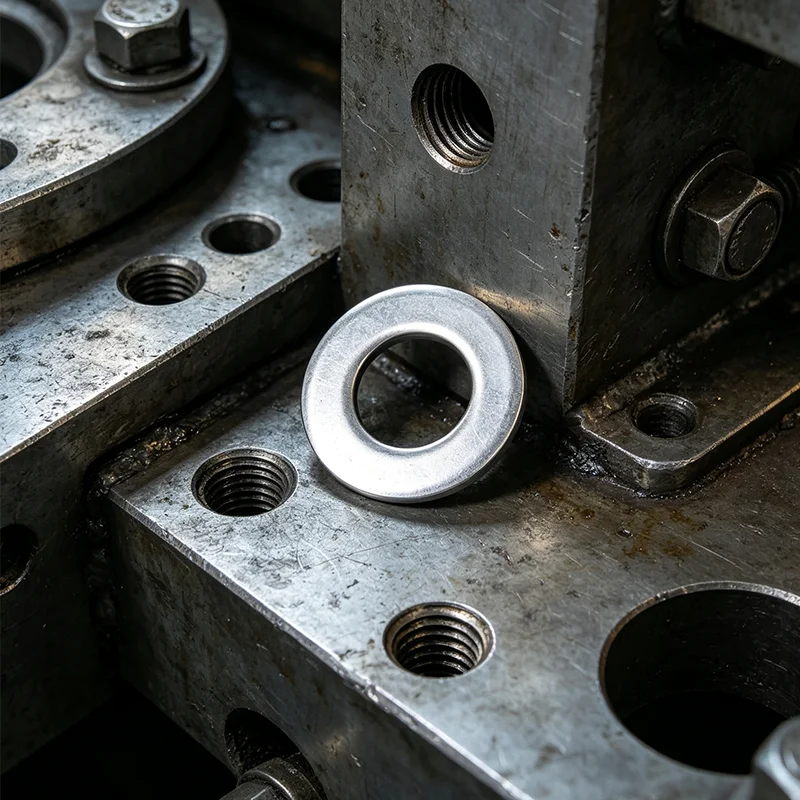

Stainless Steel Din 125 Flat Washer

نکاتی برای توجه

1. متمایز کردن موقعیت عملکرد محصول: DIN 125 یک واشر فشار کاملا صاف و بدون ساختار ضد شل شدن الاستیک است. نمی توان از آن به عنوان جایگزین واشر فنری یا واشر ضد شل شدن DIN 25201 استفاده کرد. در شرایط ارتعاش با فرکانس بالا و ضربه سنگین، نیاز به استفاده از آن در ترکیب با لوازم جانبی مخصوص ضد شل شدن دارد.

2. به شدت مطابقت با ابعاد مشخصات: واشر مسطح مربوطه قطر بیرونی پیچ باید برای اطمینان از سازگاری انتخاب شود. اگر سوراخ داخلی بیش از حد بزرگ باشد، باعث نیروی خارج از مرکز و چسبندگی ناپایدار می شود. اگر سوراخ داخلی خیلی کوچک باشد، منجر به گیر کردن مونتاژ و ناتوانی در فشار دادن محکم می شود که بر دقت کلی مونتاژ تأثیر می گذارد.

3. ممنوعیت استفاده از فشار بیش از حد خشونت آمیز: اگرچه عملکرد تحمل فشار عالی است، اما لازم است از قفل شدن خشونت آمیز آنی بیش از حد مجاز جلوگیری شود تا از بار فشاری موضعی واشر در شرایط صفحه نازک، ایجاد تاب و تغییر شکل و تأثیر بر اثر چسبندگی مسطح جلوگیری شود.

4. سطح مونتاژ را تمیز نگه دارید: قبل از نصب، گرد و غبار، براده های آهن و ناخالصی های روی واشر و سطح قطعه کار باید تمیز شوند تا از فشار دادن اجسام خارجی به داخل، باعث کج شدن سطح تخته و توزیع ناهموار نیرو و جلوگیری از شل شدن پنهان در ارتعاشات بعدی تجهیزات جلوگیری شود.

5. انتخاب مواد با توجه به الزامات: برای چفت و بست منظم داخلی، مدل های فولاد کربنی را می توان برای کنترل هزینه ها انتخاب کرد. برای سناریوهای تجهیزات در فضای باز، مرطوب، اسیدی، قلیایی و با دقت بالا، توصیه می شود از مدل های فولاد ضد زنگ برای افزایش عملکرد و عمر مفید ضد خوردگی و مقاومت در برابر آب و هوا استفاده کنید.

6. واشرهای زیادی را برای تراز کردن روی هم قرار ندهید: برای جبران خطای موقعیت سوراخ یا انحراف شکاف، تکیه بر چند لایه واشر توصیه نمی شود. انباشته شدن بیش از حد باعث کاهش پایداری سازه می شود و به راحتی باعث شل شدن موقعیت و انحراف نیرو می شود و بر دقت مونتاژ تجهیزات تأثیر می گذارد.
