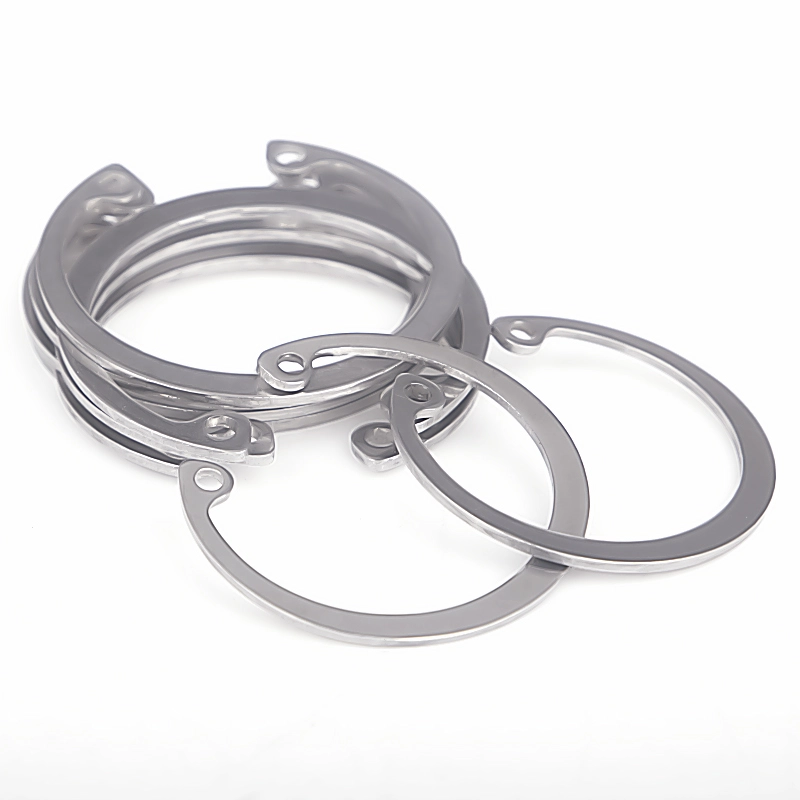

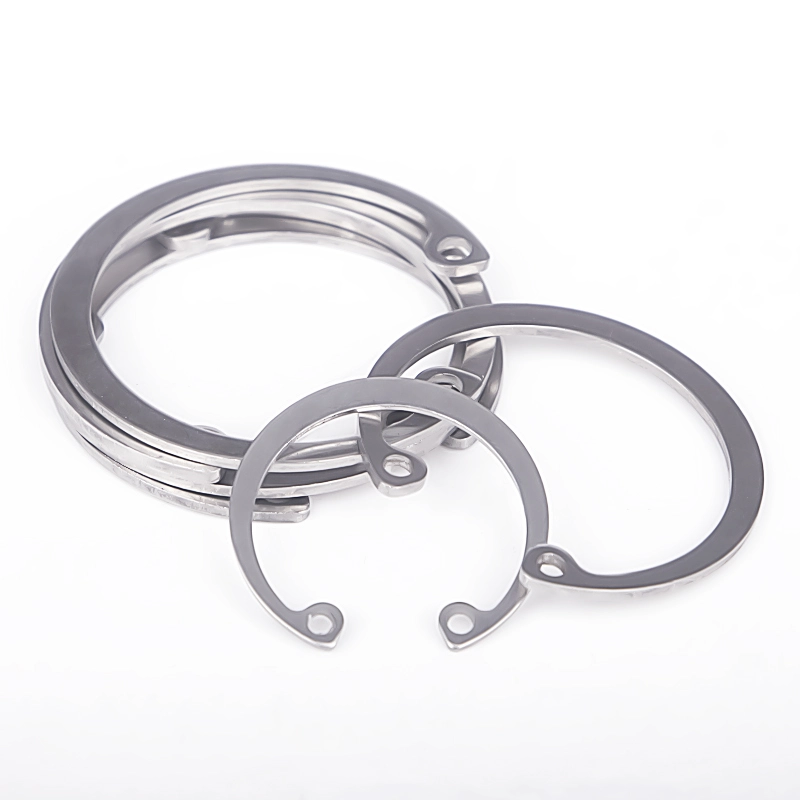

دایره داخلی / حلقه نگهدارنده سوراخ از فولاد ضد زنگ DIN 472

حلقه دایره / حلقه نگهدارنده داخلی DIN 472 از جنس استنلس استیل با کیفیت بالا Wanluo چین کاملاً مطابق با استانداردهای صنعتی DIN آلمان ساخته شده است و به عنوان بست های نگهدارنده الاستیک حرفه ای برای تعیین موقعیت سوراخ عمل می کند.

ارسال استعلام

Product Description

متفاوت از دایره‌های خارجی شفت DIN 471 برای بستن شفت بیرونی، حلقه نگهدارنده داخلی DIN 472 فولاد ضد زنگ محصول کارخانه Wanluo دارای ساختار الاستیک بازشو به سمت داخل است که به‌ویژه برای بستن و محدود کردن شیارهای سوراخ داخلی طراحی شده است. با عملکرد قابل اعتماد انبساط و گیره الاستیک، در داخل شیارهای سوراخ دقیق تعبیه شده است تا پین‌ها، بلبرینگ‌ها، شفت‌های داخلی و اجزای داخلی را ثابت کند و به طور موثر از افتادن قطعات داخلی و جابجایی محوری تحت ارتعاش و ضربه بار جلوگیری می‌کند. با ساختار جمع و جور، دقت بالا در بستن و مونتاژ آسان، یک اتصال دهنده استاندارد اصلی برای مونتاژ مکانیکی داخلی و محدودیت موقعیت سوراخ دقیق است.

طراحی ساخت و ساز محصول و فرآیند ساخت صنعتی

دایره‌های سوراخ داخلی DIN 472 از فولاد فنری با خلوص بالا و مواد فولادی ضد زنگ ممتاز استفاده می‌کنند که با مهر زنی دقیق یکپارچه، عملیات حرارتی خاموش کردن و معتدل کردن کلی و برش لبه‌های ظریف پردازش می‌شوند. ساختار منحصر به فرد بازشو به سمت داخل و سوراخ های نصب متقارن کاملاً با انبردست حرفه ای برای نصب و جداسازی سریع انبساط مطابقت دارد. رادیان دایره بیرونی و قطر گیره دقیقاً برای دستیابی به تماس کامل و تناسب محکم با شیارهای سوراخ داخلی استاندارد کالیبره شده اند و از گیره شل، افست یا افتادن جلوگیری می کنند. ضخامت کلی بدنه حلقه یکنواخت با چقرمگی الاستیک عالی و مقاومت در برابر خستگی، حفظ عملکرد گیره پایدار پس از انبساط مکرر و عملکرد چرخه ای طولانی مدت بدون تغییر شکل دائمی یا شکست الاستیک است. سطح صاف بدون سوراخ به طور موثری از قطر داخلی دیوار سوراخ و قطعات نصب شده دقیق در برابر خراش و سایش محافظت می کند و استانداردهای مونتاژ مکانیکی با دقت بالا را برآورده می کند.

پارامتر محصول

مورد پارامتر	مشخصات دقیق
نام محصول	گیره داخلی DIN 472، حلقه نگهدارنده سوراخ، حلقه گیره داخلی
استاندارد اجرایی	DIN 472، ISO استاندارد، GB استاندارد، اندازه های غیر استاندارد سفارشی
مواد موجود	فولاد ضد زنگ 304، 316L، فولاد فنری با کیفیت بالا، فولاد کربنی با روکش روی
محدوده اندازه	قطر سوراخ φ8mm-φ100mm اندازه های استاندارد کامل، دیافراگم خاص و ضخامت سفارشی
نوع ساختار	حلقه الاستیک بازشو داخلی، سوراخ های نصب دوتایی، نوع بستن شیار سوراخ داخلی
فناوری پردازش	مهر زنی دقیق، سخت شدن عملیات حرارتی، سوراخ کردن لبه، کالیبراسیون الاستیک
شیء قابل اجرا	سوراخ‌های داخلی مکانیکی، سوراخ‌های بلبرینگ، سوراخ‌های سیلندر و موقعیت‌های شیار داخلی دقیق
درمان سطحی	ترشی و غیرفعال کردن / روکش روی / اکسید سیاه، ضد زنگ و ضد خوردگی
خواص مکانیکی	نیروی گیره الاستیک پایدار، ضد خستگی، ضد شل شدن، عملکرد محدود بادوام
روش بسته بندی	کیسه داخلی ضد رطوبت + کارتن صادراتی، بسته بندی پالت برای سفارشات عمده
خدمات تامین	عرضه انبوه نقطه‌ای، سفارشی‌سازی غیر استاندارد، خرید بست‌های مخلوط یک‌جا

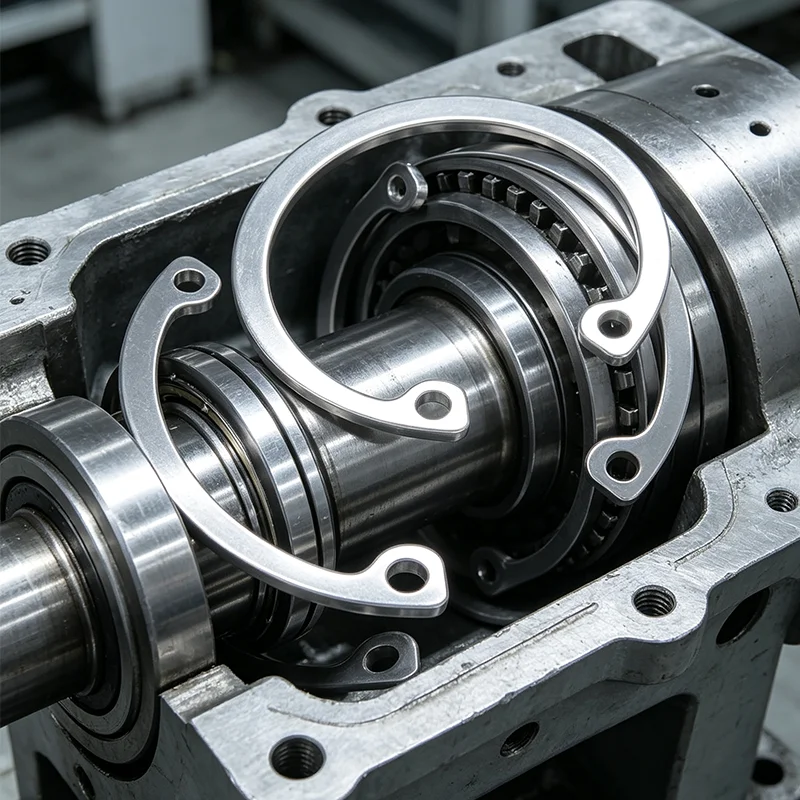

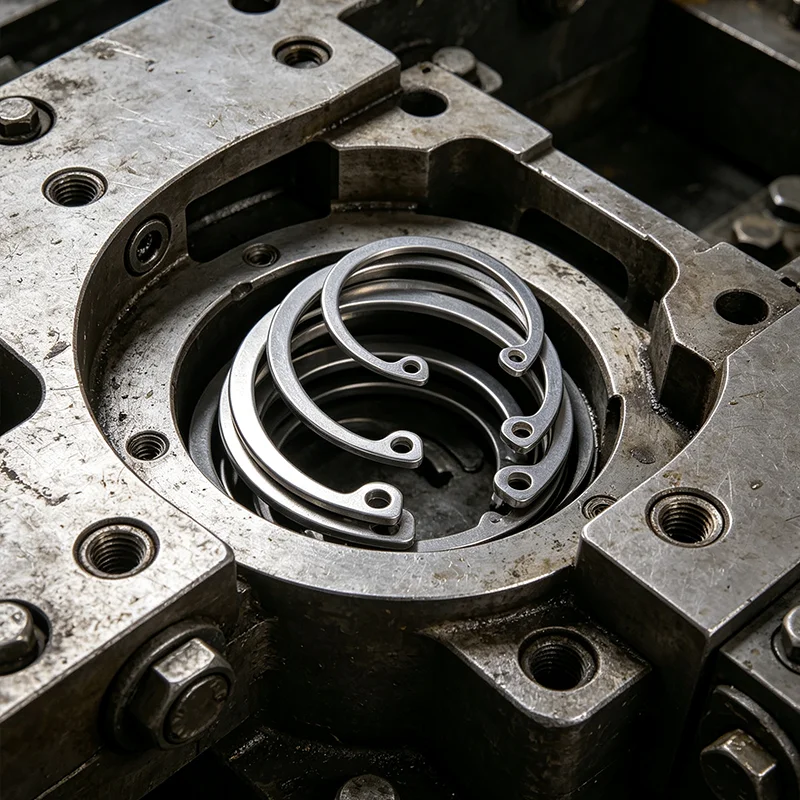

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

قطر اسمی d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	حداکثر	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	دقیقه	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	اندازه اسمی	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	حداکثر	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	دقیقه	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	حداکثر	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	دقیقه	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
در هر 1000 واحد ≈ کیلوگرم		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

قطر اسمی d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	حداکثر	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	دقیقه	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	اندازه اسمی	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	حداکثر	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	دقیقه	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	حداکثر	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	دقیقه	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
در هر 1000 واحد ≈ کیلوگرم		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

قطر اسمی d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	حداکثر	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	دقیقه	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	اندازه اسمی	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	حداکثر	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	دقیقه	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	حداکثر	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	دقیقه	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
در هر 1000 واحد ≈ کیلوگرم		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

قطر اسمی d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	حداکثر	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	دقیقه	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	اندازه اسمی	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	حداکثر	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	دقیقه	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	حداکثر	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	دقیقه	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
در هر 1000 واحد ≈ کیلوگرم		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

نکات برجسته برتری محصول و سناریوهای کاربردی بین صنعتی

1. ساختار حرفه ای بستن سوراخ داخلی کاملاً با اندازه های شیار سوراخ استاندارد مطابقت دارد، نیروی گیره الاستیک محیطی یکنواخت را ارائه می دهد، به طور موثر حرکت محوری بلبرینگ ها، شفت ها و قطعات پین داخلی را محدود می کند تا از جدا شدن اجزای داخلی جلوگیری شود.

2. فرآیند عملیات حرارتی یکپارچه دقیق، پایداری الاستیک و چقرمگی مکانیکی را افزایش می‌دهد، و از عدم خستگی الاستیک، آرامش یا شکستگی پس از ارتعاش طولانی‌مدت و مونتاژ مکرر اطمینان حاصل می‌کند، و دقت حد دقیق طولانی‌مدت را حفظ می‌کند.

3. طراحی متقارن دو سوراخ از نصب و جداسازی سریع انبساط با انبردست مخصوص گیره پشتیبانی می کند، تا حد زیادی راندمان مونتاژ تولید و راحتی تعمیر و نگهداری تجهیزات بعدی را بهبود می بخشد، مناسب برای تولید دسته ای صنعتی در مقیاس بزرگ.

4. روکش فوق العاده صاف و بدون سوراخ از دیواره سوراخ داخلی و قطعات تطبیق دقیق در برابر سایش و خراش محافظت می کند، از آسیب مونتاژ و لرزش تجهیزات جلوگیری می کند و عملکرد پایدار سازه های مکانیکی دقیق را تضمین می کند.

5. مواد متنوع و راه حل های تصفیه سطح با سناریوهای کاری متعدد سازگار است، که به طور گسترده در اجزای پنوماتیک هیدرولیک، قطعات دقیق خودرو، لوازم خانگی، تجهیزات اتوماسیون و ساختارهای محدودیت موقعیت سوراخ مهندسی مکانیک استفاده می شود.

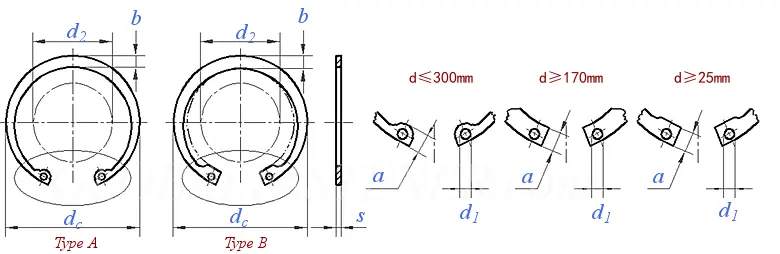

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

سوالات متداول

Q1: هدف اصلی از دایره DIN 472 چیست؟

A1: DIN 472 یک گیره سوراخ داخلی است که در داخل سوراخ های از پیش باز شده نصب شده و در شیارهای سوراخ تعبیه شده است. برای تثبیت و محدود کردن یاتاقان ها، شفت ها و قطعات استوانه ای داخلی برای جلوگیری از سقوط محوری و جابجایی اجزای داخلی استفاده می شود.

Q2: تفاوت های کلیدی بین DIN 472 و DIN 471؟

A2: DIN 471 گیره خارجی برای بستن بیرونی شفت با بازشو به بیرون است. DIN 472 گیره داخلی برای بستن سوراخ داخلی با بازشو به داخل است. این دو جهت تنش ساختاری مخالف دارند و کاملاً غیر قابل تعویض هستند و مجموعه کاملی از بست‌های محدود شفت و سوراخ را تشکیل می‌دهند.

Q3: آیا گیره DIN 472 به راحتی در حین نصب تغییر شکل می دهد؟

A3: خیر. محصولات ما از سختی فنری حرفه ای با چقرمگی و استحکام قوی استفاده می کنند. نصب استاندارد انبساط ابزار باعث تغییر شکل دائمی نمی شود و گیره می تواند به سرعت به اندازه استاندارد برای بستن محکم بازگردد.

Q4: چه سناریوهایی برای DIN 472 مناسب هستند؟

A4: این به طور گسترده ای برای تمام سناریوهای محدودیت سوراخ داخلی، مانند سوراخ های شیر هیدرولیک، سوراخ های یاتاقان موتور، سوراخ های مونتاژ تجهیزات، قطعات سیلندر، سوراخ های ابزار دقیق و سازه های ثابت مکانیکی حفره داخلی استفاده می شود.

Q5: آیا می توان گیره های سوراخ غیر استاندارد سفارشی ارائه کرد؟

A5: بله. ما از سفارشی سازی قطر داخلی و خارجی ویژه، ضخامت، اندازه تطبیق شیار و درمان سطح ضد خوردگی بالا برای برآوردن الزامات محدودیت شخصی موقعیت های سوراخ مکانیکی ویژه پشتیبانی می کنیم.
