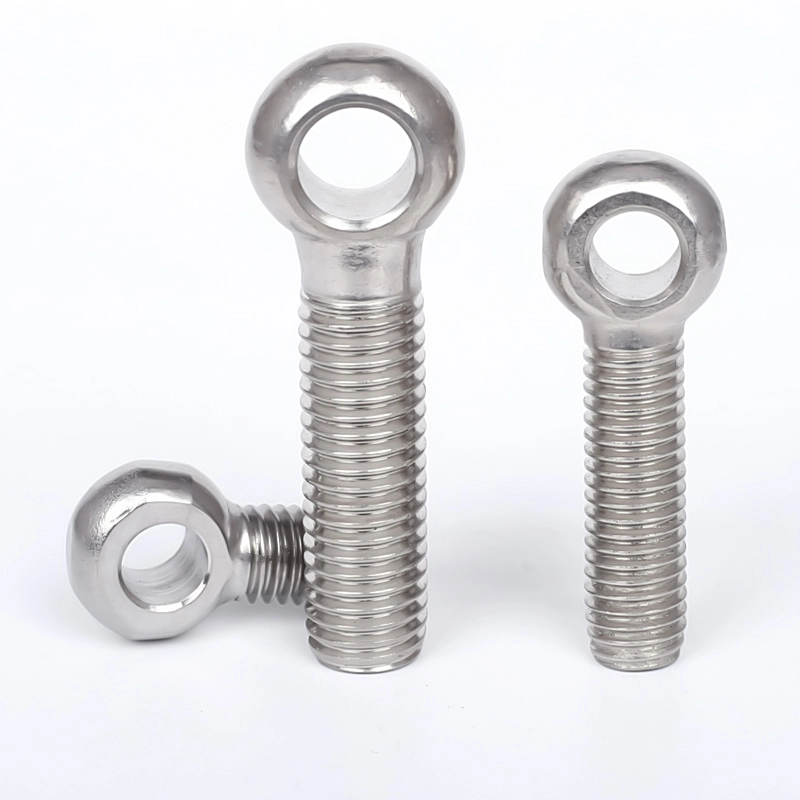

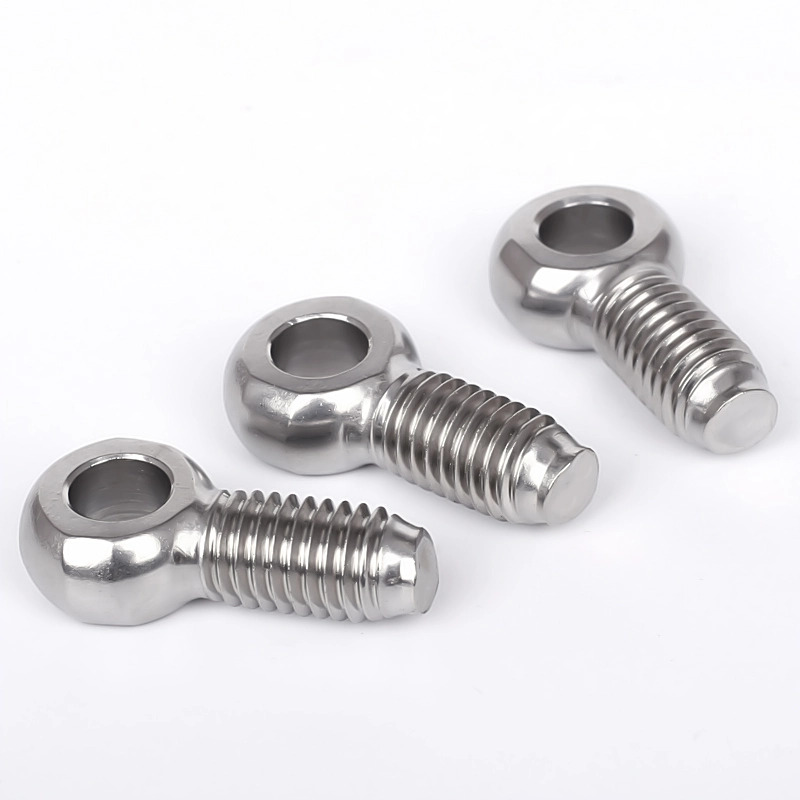

پیچ چشمی انعطاف پذیر پیچ و مهره چرخشی DIN 444 فولاد ضد زنگ
پیچ چشمی منعطف DIN 444 فولاد ضد زنگ کارخانه Wanluo که برای اتصال انعطاف پذیر و سناریوهای گیره متحرک طراحی شده است با استانداردهای صنعتی بین المللی DIN 444 مطابقت دارد. همچنین به عنوان پیچ های چشمی انعطاف پذیر یا پیچ های چشم ماهی شناخته می شود، آنها با بست های ثابت سفت و سخت متفاوت هستند و دارای ساختار حلقه چشمی متحرک هستند که از چرخش آزاد و تنظیم زاویه پشتیبانی می کند.
تامین کننده Wanluo در ساخت این پیچ چشمی انعطاف پذیر پیچ و مهره فولادی ضد زنگ DIN 444 تخصص دارد، این طراحی انعطاف پذیر به طور موثر زوایای مرده مونتاژ و کشش ساختاری را حذف می کند، ایده آل برای بستن فیکسچر جگ، اتصال مکانیکی متحرک و تجهیزات قفل سریع. ما مشخصات استاندارد موجود در انبار و سفارشیسازی غیر استاندارد شخصیسازی شده را برای پاسخگویی به الزامات مختلف بست انعطافپذیر ارائه میکنیم.
اتصال انعطاف پذیر و مزایای ساختاری
این پیچ چشمی انعطاف پذیر پیچ و مهره فولادی ضد زنگ DIN 444 از فرآیند آهنگری و چرخش دقیق یکپارچه استفاده می کند، با یک سوراخ چشم گرد صاف که امکان چرخش و چرخش آزاد در اطراف محور پین را در حین نصب فراهم می کند. می تواند به طور خودکار با زوایای مختلف مونتاژ سازگار شود و از اکستروژن سفت و سخت و تغییر شکل خمشی ناشی از موقعیت یابی اجباری جلوگیری کند. میله رزوه دار دارای نورد دقیق رزوه برای دقت تطبیق بالا است و از قفل شدن پایدار پس از تنظیم زاویه اطمینان می دهد. ساخته شده از مواد فولادی ضد زنگ با خلوص بالا، مقاومت در برابر سایش، مقاومت در برابر خوردگی و چقرمگی ساختاری، حفظ عملکرد متحرک انعطاف پذیر و پایداری اتصال طولانی مدت در باز و بسته شدن مکرر عملیات مکانیکی را ارائه می دهد.
پارامتر محصول
|
مورد پارامتر |
مشخصات دقیق |
|
نام محصول |
پیچ و مهره چرخشی فولاد ضد زنگ DIN 444، پیچ چشمی انعطاف پذیر |
|
استاندارد اجرایی |
DIN 444 (نوع A/B/C)، سازگار با GB/T 798، اندازه های غیر استاندارد سفارشی |
|
مواد موجود |
موجودی: 304, 316; قابل تنظیم: فولاد ضد زنگ دوبلکس 2205، 2507 |
|
محدوده اندازه |
اندازه های کامل معمولی M5-M39، قطر سوراخ چشمی قابل تنظیم و طول پیچ |
|
نوع موضوع |
رزوه درشت متریک استاندارد، نخ ریز قابل تنظیم برای بستن دقیق |
|
درمان سطحی |
ترشی و غیرفعال شدن، سطح صاف بدون سوراخ، پوشش یکنواخت ضد خوردگی |
|
خواص مکانیکی |
استحکام کششی پایدار، مقاومت در برابر سایش نوسان قوی، تغییر شکل پس از حرکت مکرر آسان نیست |
|
روش بسته بندی |
بسته بندی داخلی ضد برخورد + کارتن صادراتی، بسته بندی پالت برای ارسال عمده |
|
خدمات تامین |
عمده فروشی نقطه ای، سفارشی سازی نوع، تدارکات یک مرحله ای بست مخلوط |

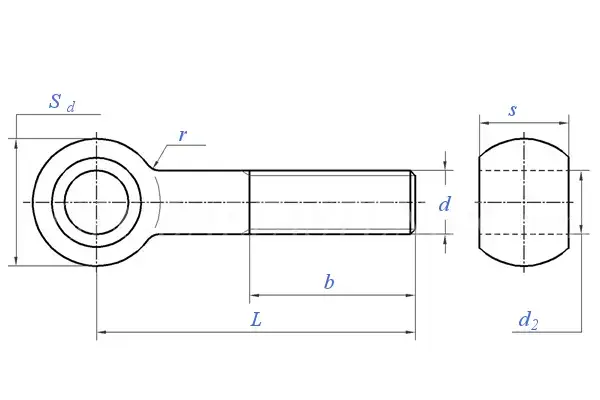

| رزوه پیچ d |
M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | زمین | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 | |
| b | L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 | |
125|
-
|
-
|
28
|
32
|
36
|
44
|
52
|
60
|
66
|
| ||
| L> 200 | - | - | - | - | 49 | 57 | 65 | 73 | 79 | ||
| d2 | حداقل = اندازه اسمی | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24② | |
| حداکثر | 5.03 | 6.03 | 8.036 | 10.036 | 12.043 | 16.043 | 18.043 | 22.052 | 24.052 | ||
| Sd | حداکثر | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | |
| نوع A | دقیقه | 10.9 | 12.9 | 16.9 | 18.7 | 23.7 | 30.4 | 38.4 | 43.4 | 48.4 | |
| نوع B و C | دقیقه | 11.57 | 13.57 | 17.57 | 19.48 | 24.48 | 31.38 | 39.38 | 44.38 | 49.38 | |
| r | اندازه اسمی | 2.5 | 4 | 4 | 4 | 6 | 6 | 6 | 10 | 10 | |
| حداکثر | 3.75 | 6 | 6 | 6 | 9 | 9 | 9 | 15 | 15 | ||
| دقیقه | 1.875 | 3 | 3 | 3 | 4.5 | 4.5 | 4.5 | 7.5 | 7.5 | ||
| s | نوع A | حداکثر | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | 30 |
| دقیقه | 7.52 | 8.52 | 10.3 | 13.3 | 16.3 | 18.16 | 23.16 | 27.16 | 29.16 | ||
| نوع B و C | حداکثر | 6 | 7 | 9 | 12 | 14 | 17 | 22 | 25 | 27 | |
| دقیقه | 5.88 | 6.85 | 8.85 | 11.82 | 13.82 | 16.82 | 21.79 | 24.79 | 26.79 | ||
برنامه اصلی و ویژگی های عملکردی
1. عملکرد تنظیم نوسان و زاویه آزاد مشکل انحراف اتصال سفت و سخت، انطباق با سطوح مونتاژ ناهموار و الزامات اتصال چند زاویه ای را که پیچ های معمولی نمی توانند برآورده کنند، حل می کند.
2. سوراخ چشم صیقلی صاف چرخش انعطاف پذیر در اطراف محور پین را تضمین می کند، با اصطکاک کم و بدون گیر کردن در طول عملیات باز کردن، بسته شدن و بستن مکرر، بهبود انعطاف پذیری عملیات تجهیزات.

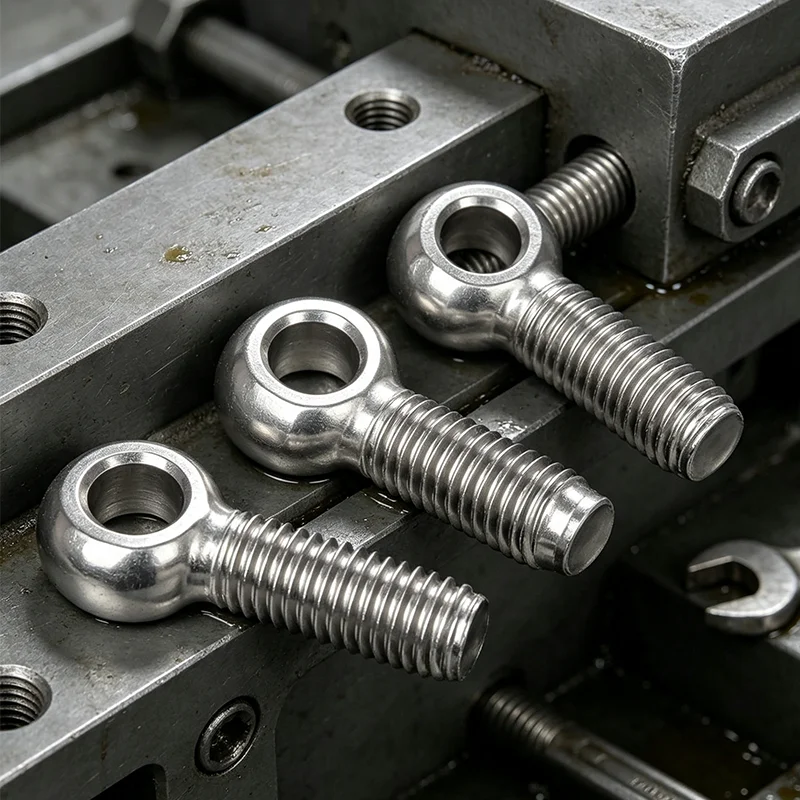

3. مواد فولاد ضد زنگ با کیفیت بالا مقاومت عالی در برابر زنگ زدگی و خوردگی را فراهم می کند، مناسب برای جیگ های صنعتی، وسایل متحرک، اتصال کشش خط لوله و محیط های کاری مرطوب کارگاهی.
4. قالبگیری آهنگری یکپارچه ساختار جامد و مقاومت برشی قوی را تضمین میکند، از شکستگی و شکست در حین کار مکرر چفت و بست پویا و نوسان جلوگیری میکند.
5. چندین نوع استاندارد و قابلیتهای سفارشی انعطافپذیر آن را به طور گسترده برای موقعیتیابی وسایل مکانیکی، اتصال متحرک تجهیزات و سناریوهای قفل قابل تنظیم صنعتی قابل استفاده میسازد.
سوالات متداول
Q1: تفاوت بین پیچ و مهره چشمی انعطاف پذیر Swing Bolt DIN 444 Stainless Steel و پیچ های چشمی معمولی چیست؟
A1: متفاوت از پیچ و مهره های چشمی بالابر با بار ثابت، پیچ های چرخشی DIN 444 بر اتصال متحرک قابل انعطاف تمرکز می کنند. آنها از نوسان زاویه آزاد و موقعیت تطبیقی پشتیبانی می کنند، که عمدتاً برای بستن و تنظیم مکانیکی متحرک استفاده می شود، نه برای تحمل بار بالابر عمودی.
Q2: انواع A/B/C پیچهای DIN 444 برای چه مواردی استفاده میشوند؟
A2: این سه نوع از نظر اندازه سوراخ چشم و تحمل ساختاری متفاوت هستند، و با نیازهای مختلف تطابق شفت پین و دقت گیره سازگار می شوند. ما می توانیم نوع مربوطه را با توجه به استانداردهای مونتاژ تجهیزات شما انتخاب و سفارشی کنیم.
Q3: آیا پیچ تاب می تواند پس از استفاده طولانی مدت به آرامی بچرخد؟
A3: سوراخ چشم دقیقاً با دیواره داخلی صاف و کنترل تحمل دقیق ماشینکاری شده است. جنس استنلس استیل دارای مقاومت در برابر سایش خوب است و از چرخش انعطاف پذیر طولانی مدت بدون گیر کردن یا فاصله شل اطمینان می دهد.
Q4: آیا اندازه سوراخ چشم غیر استاندارد سفارشی پشتیبانی می شود؟
A4: بله. ما از سفارشی سازی شخصی قطر سوراخ چشم، طول میله پیچ، گام نخ و ساختارهای خاص برای مطابقت با شفت های پین ویژه و شکاف های نصب تجهیزات پشتیبانی می کنیم.
Q5: پیچ و مهره های چرخشی برای چه سناریوهای اصلی مناسب هستند؟
A5: آنها به طور گسترده ای برای اتصالات جیگ صنعتی، تجهیزات گیره قابل تنظیم، اتصال مکانیکی متحرک، تثبیت تنش خط لوله و سایر سناریوهایی که نیاز به تنظیم مکرر و موقعیت انعطاف پذیر دارند استفاده می شود.
تگ های داغ: پیچ چشمی از جنس استنلس استیل DIN 444، پیچ چشمی انعطاف پذیر Swing Bolt، پیچ و مهره چرخشی DIN 444
