پین فنری برای موقعیت یابی ضد لرزش
پین فنری با کیفیت بالا Wanluo چین برای موقعیت یابی ضد لرزش، که به عنوان پین های رولپلاک الاستیک شکاف دار نیز شناخته می شود، اتصال دهنده های موقعیت یابی خود قفل شونده با چقرمگی بالا هستند که عملکردهای موقعیت یابی و ضد شل شدن را یکپارچه می کنند. متفاوت از پینهای موازی با اندازه ثابت و پینهای اسپلیت انعطافپذیر، پینهای فنری ساختار الاستیک شیاردار طولی منحصربهفردی را اتخاذ میکنند.
با انقباض الاستیک در حین نصب و انبساط برگشتی خودکار پس از ورود به سوراخ، پین فنری کارخانه Wanluo برای موقعیتیابی ضد لرزش، تداخل محکمی با سوراخ پین ایجاد میکند و موقعیت خود قفل شونده بدون قطعات قفل کمکی را درک میکند. با تطبیق تحمل خودکار، مقاومت در برابر لرزش قوی، مقاومت در برابر خستگی و راندمان بالای مونتاژ، مشکلات مربوط به اتصالات شل پین های سفت و سخت و نصب پیچیده بست های قفل سنتی را کاملا حل می کند. این یک اتصال دهنده استاندارد هسته ای است که به طور گسترده برای موقعیت یابی مکانیکی انتقال، ضد افست اجزا و چفت کردن ساختار پویا استفاده می شود.
ویژگی های ساختاری و فناوری ساخت

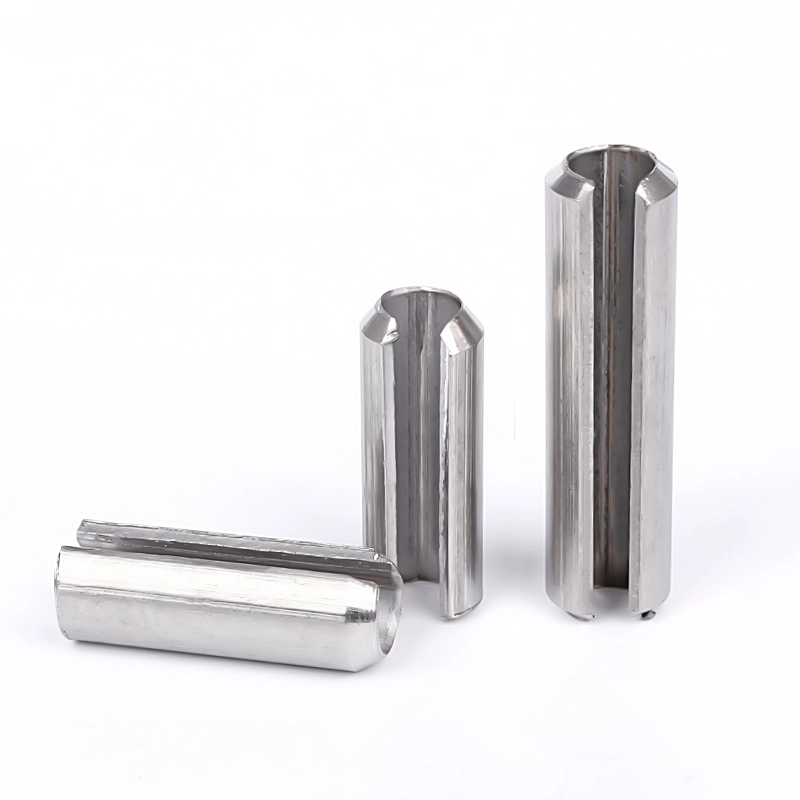

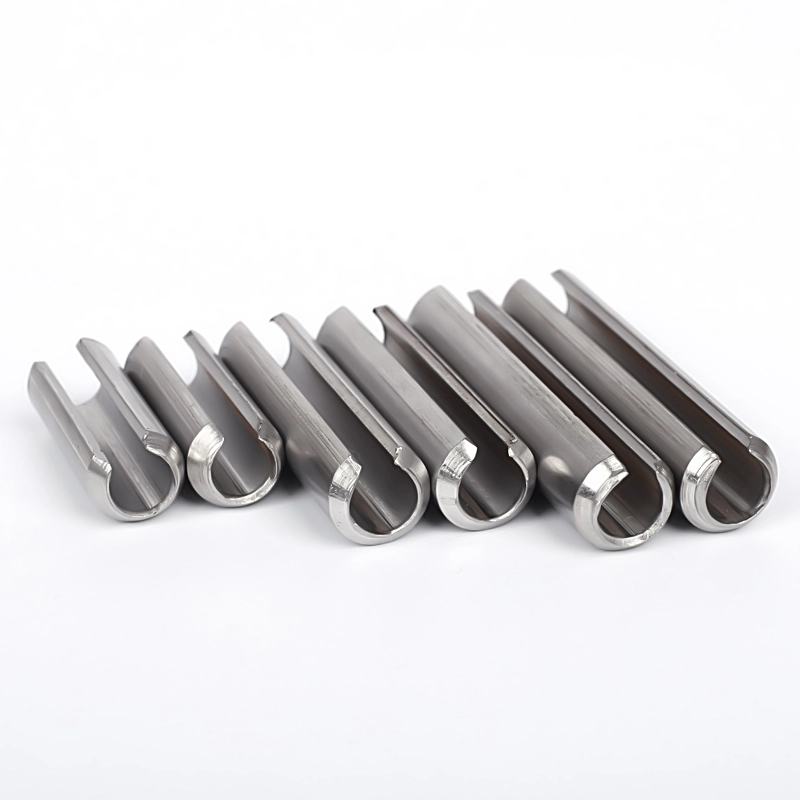

پین فنری برای تعیین موقعیت ارتعاشی یکپارچه مهر زنی و شکل دهی نوار با دقت بالا، با یک شکاف طولی پیوسته بر روی بدنه پین و یک ساختار استوانه ای کامل الاستیک. هر دو انتها دقیقاً پخ شده و صاف صیقلی هستند که برای نصب سریع با فشار مناسب است و از خراشیدن دیواره داخلی سوراخ پین جلوگیری می کند. بدنه پین الاستیک دارای عملکرد انقباض و برگشتی عالی است که می تواند با خطاهای تحمل قطر سوراخ خفیف سازگار شود و به موقعیت مناسب تداخل نزدیک دست یابد. ساخته شده از فولاد با کیفیت بالا فنر کربن بالا، فولاد منگنز و مواد فولاد ضد زنگ، محصولات تحت عملیات حرارتی خاموش و معتدل قرار می گیرند تا از سختی سطح بالا و چقرمگی هسته اطمینان حاصل شود. سطح با فرآیندهای ضد خوردگی و ضد زنگ، با بافت صاف و بدون خراش به خوبی درمان می شود. ساختار کلی دارای خاصیت ارتجاعی یکنواخت، عملکرد مکانیکی پایدار، تغییر شکل یا شکست پس از اکستروژن و لرزش مکرر طولانی مدت نیست و الزامات مونتاژ صنعتی با استاندارد بالا را برآورده می کند.
پارامتر محصول
|
مورد پارامتر |
مشخصات دقیق |
|
نام محصول |
پین فنری، پین الاستیک شکافدار، پین رولپلاک الاستیک، رولپلاک فنری خود قفل |
|
استاندارد اجرایی |
DIN7346، ISO8752، GB879، JIS استاندارد، پین های الاستیک غیر استاندارد سفارشی |
|
مواد موجود |
فولاد منگنز 65Mn، فولاد فنر با کربن بالا، فولاد ضد زنگ 304/316 |
|
محدوده اندازه |
قطر 1.5mm-20mm، طول 4mm-300mm اندازه های استاندارد کامل، ضخامت و طول سفارشی |
|
نوع ساختار |
سیلندر شیاردار طولی، برگشت انقباض الاستیک، ساختار خود قفل تداخلی |
|
فناوری پردازش |
مهر زنی نوار دقیق، شکل دهی گرد، تکمیل پخ، خاموش کردن یکپارچه، درمان ضد خوردگی |
|
قطعه کار قابل اجرا |
چرخ دنده های مکانیکی، شفت، لولا، قطعات خودرو، اجزای هیدرولیک، مجموعه های تجهیزات ارتعاشی |
|
درمان سطحی |
سخت شدن اکسید سیاه، گالوانیزه، غیرفعال سازی، پوشش روغن ضد زنگ |
|
خواص مکانیکی |
چقرمگی الاستیک بالا، خود قفل شدن تداخل قوی، ضد لرزش، مقاوم در برابر خستگی، بدون شل شدن |
|
روش بسته بندی |
جعبه داخلی ضد زنگ + کارتن صادراتی، بسته بندی ضد رطوبت و ضد ضربه، بسته بندی پالت برای سفارشات عمده |
|
خدمات تامین |
عرضه استاندارد نقطه ای، سفارشی سازی غیر استاندارد، تطبیق یک مرحله ای اتصال دهنده های مکانیکی |
| قطر اسمی d |
1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | دقیقه | 1.2 | 1.7 | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.3 | 8.3 | 10.3 | 12.4 | 16.4 | 20.4 | 25.4 | 30.4 |
| حداکثر | 1.3 | 1.8 | 2.3 | 2.8 | 3.4 | 4.5 | 5.5 | 6.6 | 8.6 | 10.6 | 12.7 | 16.7 | 20.8 | 25.8 | 30.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.8 | 1 | 1 | 1.5 | 2 | 2 | 3 | 4 | 4.5 | 5 | |
| c | 0.2 | 0.3 | 0.4 | 0.5 | 0.5 | 0.8 | 1 | 1 | 1.5 | 2 | 2 | 3 | 3 | 3 | 3 | |
| a | 20 درجه | 20 درجه | 20 درجه | 20 درجه | 20 درجه | 20 درجه | 20 درجه | 20 درجه | 15 درجه | 15 درجه | 15 درجه | 15 درجه | 15 درجه | 15 درجه | 15 درجه | |
| حداقل برش مضاعف، kN | 0.7 | 1.58 | 2.8 | 4.38 | 6.32 | 11.24 | 17.54 | 26.04 | 42.7 | 70.16 | 104.1 | 171 | 280.6 | 438.5 | 631.4 | |
| b | 1 | 1 | 1 | 1 | 1.4 | 1.6 | 1.6 | 2 | 2 | 2 | 2.4 | 2.4 | 3.5 | 3.5 | 3.5 | |
مزایای اصلی و کاربردهای صنعتی
1. طراحی ابتکاری الاستیک خود قفل، بدون نیاز به پین های تقسیم کمکی، مهره ها یا سایر لوازم جانبی ضد شل شدن. تناسب تداخل برگشتی خودکار موقعیت سفت دائمی را ایجاد می کند و به طور موثر مشکل شل شدن بست ها را در شرایط کاری ارتعاشی طولانی مدت حل می کند.
2. سازگاری با تحمل قوی، که می تواند با خطاهای جزئی در دیافراگم قطعات پردازش شده سازگار شود. در مقایسه با پینهای موازی سفت و سخت با نیاز به دقت سوراخ بسیار بالا، پینهای فنری سختی مونتاژ کمتر و تحمل خطا در محل بالاتری دارند و راندمان نصب را تا حد زیادی بهبود میبخشند.
3. عملکرد جامع مکانیکی عالی. پس از عملیات حرارتی فولاد فنری ویژه، بدنه پین دارای سختی بالا و چقرمگی الاستیک، با مقاومت برشی قوی و مقاومت در برابر ضربه است. در طول عملیات مکانیکی مکرر و جداسازی مکرر آن شکسته یا تغییر شکل نخواهد داد.
4. موقعیت یکپارچه و عملکرد ضد شل شدن، ساختار فشرده و بدون تداخل مونتاژ. این ساختار موقعیت یابی و قفل ترکیبی سنتی را ساده می کند، تعداد قطعات را کاهش می دهد و فضای مونتاژ کلی تجهیزات مکانیکی را بهینه می کند.
5. پین فنری برای موقعیتیابی مقاوم در برابر لرزش دامنه کاربرد صنعتی گستردهای، مناسب برای سناریوهای مختلف مونتاژ مکانیکی پویا، به طور گسترده در خودروسازی، ماشینآلات مهندسی، اجزای پنوماتیک هیدرولیک، لوازم جانبی قالب، تجهیزات الکتریکی و تجهیزات تولید خودکار استفاده میشود.
سیستم خدمات لجستیک جهانی
ما راه حل های لجستیک جهانی کامل زنجیره ای را برای تمام سفارشات محصول ارائه می دهیم:
1. روش های حمل و نقل چندگانه: حمل و نقل دریایی، حمل و نقل هوایی، حمل و نقل بین المللی سریع و راه آهن برای تقاضاهای چرخه های مختلف
2. بسته بندی صادراتی حرفه ای: کارتن صادراتی ضد رطوبت، ضد زنگ و ضد برخورد + بسته بندی پالت، مناسب برای حمل و نقل دریایی از راه دور
3. خدمات حمل و نقل تلفیقی: از بارگیری مخلوط پیچ ها، مهره ها، قطعات دکلینگ و سخت افزار سفارشی در یک ظرف پشتیبانی کنید، در هزینه تدارکات خود صرفه جویی کنید
4. خدمات ردیابی کامل: ردیابی محموله کل فرآیند، کمک ترخیص کالا از گمرک و اطلاع رسانی پیشرفت حمل و نقل را ارائه دهید
