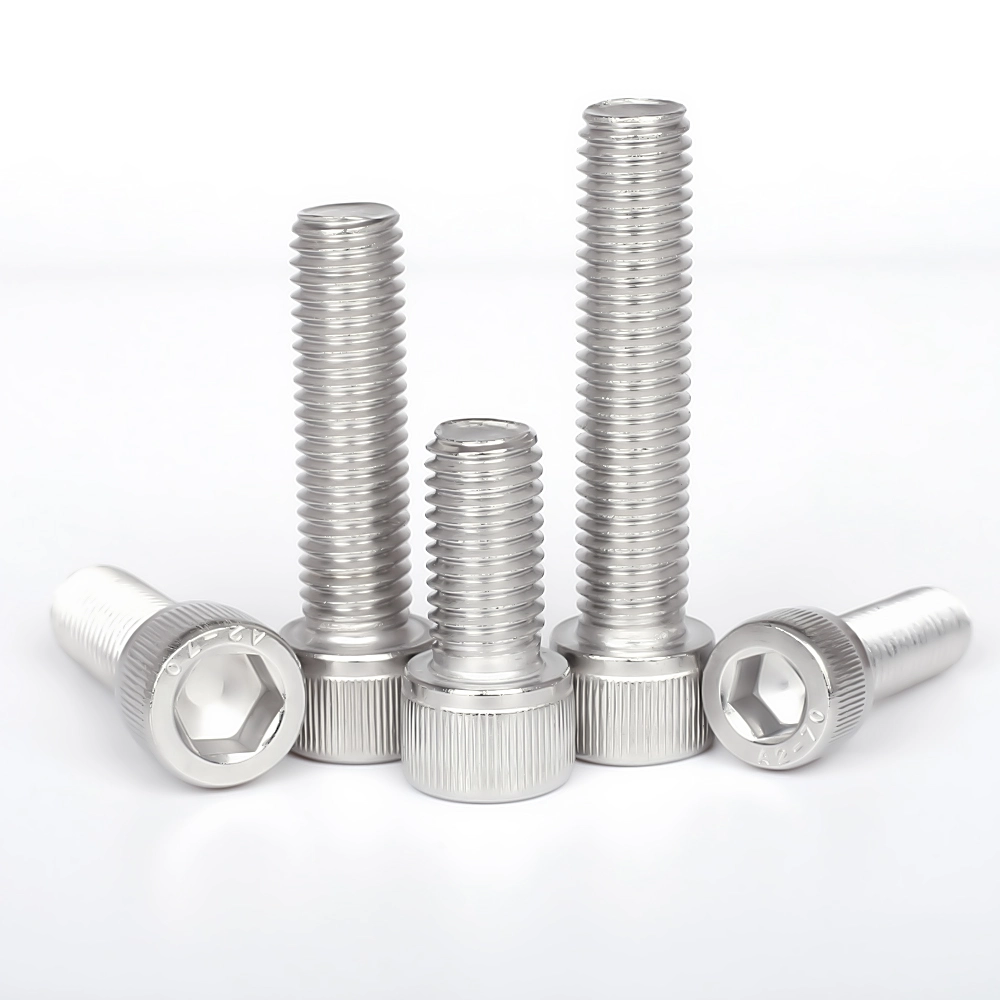

پیچ درپوش سوکت شش گوش DIN 912 آلن پیچ

این پیچ درپوش سوکت شش گوش DIN 912 Allen Bolt که توسط تامین کنندگان Wanluo مطابق با استانداردهای صنعتی دقیق آلمان ساخته شده است، یک قطعه اتصال دهنده سطح بالا است. این عمدتا برای مونتاژ مکانیکی دقیق، قفل پنهان و سناریوهای مونتاژ تجهیزات با دقت بالا طراحی شده است. برخلاف نصب سنتی پیچ‌های شش ضلعی خارجی که برای کار به آچارهای خارجی متکی هستند، این پیچ از یک سوراخ شش ضلعی تعبیه‌شده + ساختار تعبیه‌شده سر استوانه‌ای استفاده می‌کند که می‌تواند به طور کامل در سوراخ قطعه کار قرار گیرد و به مونتاژ پنهان و مسطح دست یابد. این به طور موثر نقاط درد صنعت مانند تداخل بیرون زده اتصال دهنده های سنتی، ناتوانی در کار در فضاهای باریک به دلیل فضای محدود و سطوح نامنظم مونتاژ را برطرف می کند.

ارسال استعلام

Product Description

هنگامی که کارخانه Wanluo در حال توسعه این پیچ درپوش سوکت شش گوش DIN 912 Allen Bolt بود، بر فرآیندهای آهنگری سرد یکپارچه و نورد رزوه دقیق تکیه داشت. ساختار کلی دارای دقت بالا و ثبات قفل قوی است. در ترکیب با فولاد ضد زنگ با کیفیت بالا، می تواند حالت قفل دقیق را برای مدت طولانی تحت ارتعاش و شرایط کاری پیچیده حفظ کند. این پیچ پشتیبان هسته برای مونتاژ پیشرفته تجهیزات خودکار، قالب های دقیق و ابزار و دستگاه ها است.

ویژگی های محصول

1. ساختار نصب تعبیه شده، بدون تداخل مونتاژ

پیچ درپوش سوکت شش گوش DIN 912 آلن بولت ما از طراحی سر استوانه ای تعبیه شده استفاده می کند. پس از قفل، هیچ قطعه ای در معرض دید قرار نمی گیرد که مانع حرکت لوازم جانبی اطراف یا مونتاژ و نصب تجهیزات نمی شود. این کاملاً مناسب ساختارهای دقیقی است که به سطوح صاف، مونتاژ مهر و موم شده و تناسب کشویی نیاز دارند، و به طور قابل توجهی یکپارچگی مونتاژ کلی تجهیزات را بهبود می بخشد.

2. طراحی درایو شش ضلعی داخلی، سازگاری قوی در فضاهای باریک

دارای یک سوراخ استاندارد شش ضلعی درایو داخلی است و می توان آن را با یک آچار شش ضلعی داخلی بدون ترک فضای چرخش آچار خارجی تکمیل کرد. این به طور خاص مشکلات ساخت و ساز در سازه های فشرده، نقاط نصب متراکم و حفره های باریک را حل می کند. سازگاری مونتاژ آن بسیار برتر از پیچ و مهره های شش ضلعی خارجی معمولی است.

3. فرآیند قالب گیری دقیق، درگیری دقیق بدون لغزش

از طریق یک فرآیند آهنگری سرد یک تکه، همراه با عملیات نورد رزوه با دقت بالا تشکیل می شود. شکل دندان کامل و یکنواخت، با استانداردهای تحمل سخت است. سوراخ داخلی دارای تمرکز بالا و دیواره داخلی صاف است. فرآیند جداسازی قطعات محکم نصب شده است و قفل با گشتاور بالا مستعد ترک خوردن، لغزش یا شکستن نخ نیست. از جداسازی اشکال زدایی مکرر پشتیبانی می کند و دقت آن در مدت طولانی کاهش نمی یابد.

4. عملکرد مواد پایدار، بادوام و مقاوم در برابر خوردگی

مواد خام فولاد ضد زنگ با خلوص بالا را انتخاب می کند و به محصول استحکام کششی عالی و مقاومت در برابر خستگی می دهد. این می تواند لرزش مکرر و شرایط عملکرد رفت و برگشتی مکانیکی تجهیزات را تحمل کند و همچنین دارای مقاومت عالی در برابر زنگ زدگی و خوردگی است. از خوردگی مرطوب و خفیف در محیط های پیچیده ترسی ندارد. دوام به طور قابل توجهی بهبود یافته است.

5. طراحی اتصالات سطح پایه، نیروی قفل یکنواخت

پایین پیچ صاف است و سر آن صاف گرد است. تناسب بسیار بالایی با سوراخ کور قطعه کار دارد و نیروی قفل بدون بارگذاری ناهموار یکنواخت است. این باعث تغییر شکل فشار موضعی، قفل شدن کاذب، یا مشکلات شل شدن نخواهد شد و از ثبات قدرت قفل شدن در هر نقطه مونتاژ اطمینان حاصل می کند.

سناریوی کاربردی

1. مونتاژ ابزار دقیق قالب

2. مونتاژ خودکار تجهیزات مکانیکی

3. ابزار دقیق و تجهیزات الکتریکی

4. اصلاح و نگهداری ساختار مکانیکی پیشرفته

Hex Socket Cap Screw Din 912 Allen Bolt

مزایای ساختاری و عملکرد فرآیند

پیچ و مهره آلن DIN 912 از فرم دهی سرد یک تکه و فرآیند نورد رزوه دقیق با مشخصات رزوه کامل و یکنواخت و کنترل تحمل دقیق استفاده می کند. شیار شش ضلعی داخلی استاندارد عمیقاً با دیواره داخلی صاف و تمرکز بالا پردازش شده است و از تناسب محکم با آچار آلن بدون لیز خوردن یا شکستن دندان در هنگام مونتاژ اطمینان حاصل می کند. پایین سر گرد و سطح بلبرینگ صاف را می‌توان به‌خوبی به سوراخ غرق‌شده قطعه کار متصل کرد، و بدون برآمدگی‌های بیرون زده، نصب مخفی هموار را متوجه شد. مواد اولیه فولاد ضد زنگ با خلوص بالا به پیچ ها دارای مقاومت کششی عالی، مقاومت در برابر خستگی و مقاومت در برابر خوردگی، حفظ دقت چسبندگی پایدار در درازمدت در ارتعاشات مکرر و محیط های کاری سخت، و به طور موثر بهبود یکپارچگی و زیبایی شناسی مونتاژ تجهیزات می باشد.

پارامتر محصول

مورد پارامتر	مشخصات دقیق
نام محصول	پیچ درپوش شش سوکت فولادی ضد زنگ، پیچ آلن DIN 912
استاندارد اجرایی	DIN 912، ISO 4762، GB استاندارد، طول و اندازه غیر استاندارد سفارشی
مواد موجود	فولاد ضد زنگ 304, 316, 316L; 2205/2507 فولاد دوبلکس قابل تنظیم
محدوده اندازه	مشخصات متریک کامل M2-M48، بدنه پیچ فوق العاده کوتاه/فوق العاده بلند سفارشی
نوع درایو	درایو سوکت شش گوش داخلی دقیق، تطبیق آچار آلن استاندارد
درمان سطحی	ترشی و غیرفعال کردن، نخ بدون سوراخ، سطح صاف ضد خوردگی
خواص مکانیکی	استحکام کششی بالا، ثبات قفل قوی، ضد خستگی و ضد شل شدن
روش بسته بندی	بسته بندی مستقل ضد رطوبت + کارتن صادراتی، بسته بندی پالت برای سفارشات عمده
خدمات تامین	عرضه انبوه نقطه‌ای، سفارشی‌سازی غیر استاندارد، خرید بست‌های مخلوط یک‌جا

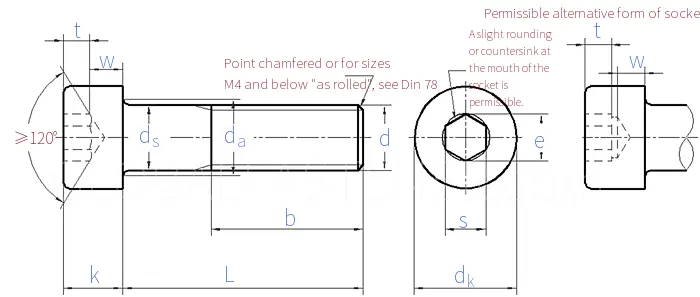

Hex Socket Cap Screw Din 912 Allen Bolt

اندازه موضوع d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	زمین	نخ درشت	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		گام نخ ریز-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		گام نخ ریز-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	سر ساده	حداکثر	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	سرهای خمیده	حداکثر	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	دقیقه		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	حداکثر		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	حداکثر		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	دقیقه		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	دقیقه		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	حداکثر		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	دقیقه		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	اندازه اسمی		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	دقیقه		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	حداکثر		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	دقیقه		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	دقیقه		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

اندازه موضوع d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	زمین	نخ درشت	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		گام نخ ریز-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		گام نخ ریز-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	سر ساده	حداکثر	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	سرهای خمیده	حداکثر	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	دقیقه		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	حداکثر		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	حداکثر		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	دقیقه		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	دقیقه		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	حداکثر		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	دقیقه		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	اندازه اسمی		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	دقیقه		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	حداکثر		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	دقیقه		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	دقیقه		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
