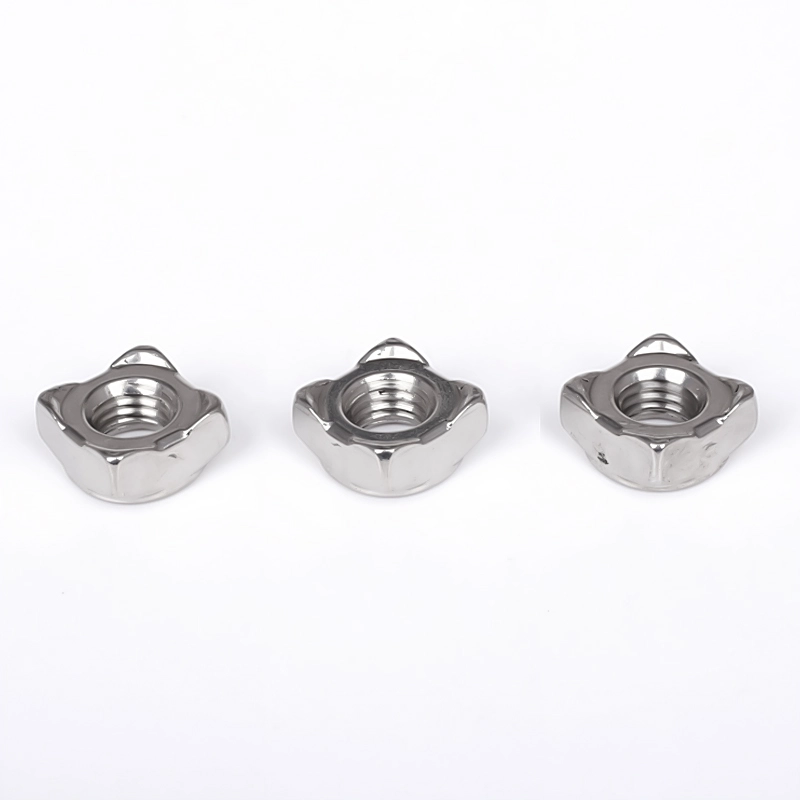

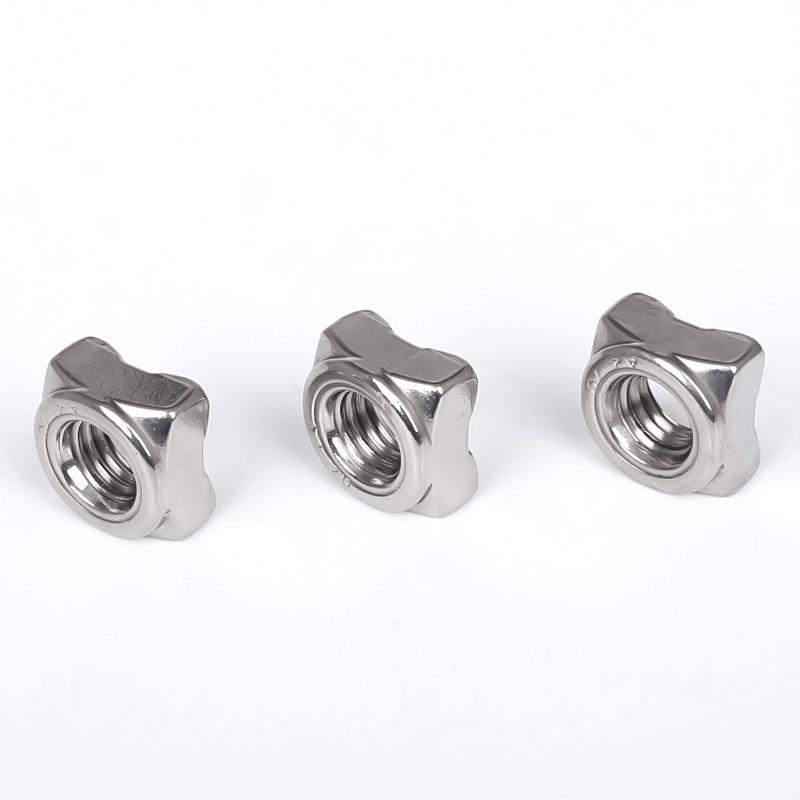

مهره جوش مربعی DIN 928
مهره جوش مربعی DIN 928 Wanluo که به طور حرفه ای برای تثبیت قبل از جوش و مونتاژ شکل دهی یکپارچه طراحی شده است، کاملاً مطابق با استانداردهای صنعتی آلمان ساخته شده است. بر خلاف مهره های بست معمولی که به قفل پس از نصب متکی هستند، این سری از مهره های جوش از ساختار یکپارچه مربعی با برجستگی های جوش دقیق استفاده می کنند که موقعیت دقیق و تثبیت جوش نقطه ای را روی صفحات و پروفیل های فلزی امکان پذیر می کند.
مهره جوش مربعی DIN 928 توسط تامین کننده Wanluo مشکلات رایج صنعتی مانند ضربه زدن دستی نادرست، جوشکاری ناپایدار جوش مهره و راندمان مونتاژ پایین را حل می کند و راه حل های شکل دهی پایه رزوه ای یک تکه را برای تولید خودکار و پردازش ورق فلزی ارائه می دهد.
طراحی سازه و پایداری جوش

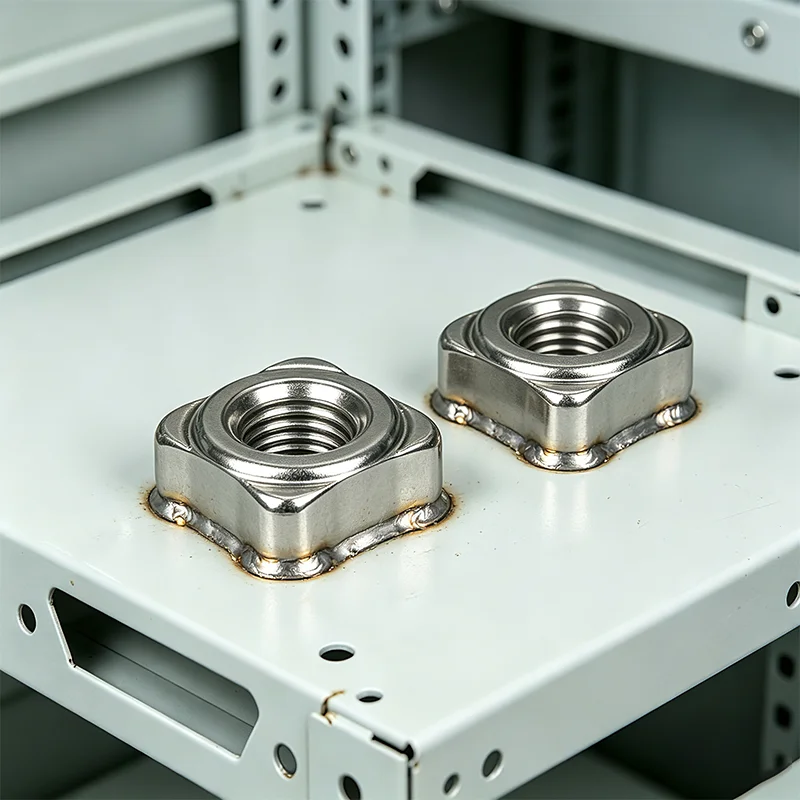

مهره جوش مربعی DIN 928 دارای موقعیت مسطح چهار طرفه و طراحی یکپارچه برآمدگی جوشکاری است. برجستگی های جوشکاری یکنواخت درجه ذوب ثابت را در حین جوشکاری نقطه ای تضمین می کند و اتصال همجوشی محکمی را با قطعه کار بدون جوشکاری مجازی یا لحیم زدایی ایجاد می کند. رزوه داخلی عمودی استاندارد با ضربه زدن یکباره با دقت بالا، با شکل دندانی کامل و تحمل دقیق پردازش می شود و از مونتاژ تطبیق پیچ و مهره های بعدی اطمینان حاصل می کند. این محصول از مواد اولیه فولاد ضد زنگ با کیفیت بالا ساخته شده است، این محصول دارای بافت فلزی یکنواخت، مقاومت جوشکاری قوی در برابر دمای بالا و پایداری ساختاری است و پس از جوشکاری و سرد شدن، تغییر شکل داده یا دقت رزوه را شل نمی کند. این به طور موثر استحکام ساختاری و قوام مونتاژ قطعات کار تولید دسته ای را بهبود می بخشد.
پارامتر محصول
|
مورد پارامتر |
مشخصات دقیق |
|
نام محصول |
مهره جوش مربعی فولاد ضد زنگ، مهره جوش DIN 928 |
|
استاندارد اجرایی |
DIN 928، استاندارد اتصال دهنده های جوشکاری ISO، اندازه های غیر استاندارد سفارشی |
|
مواد موجود |
فولاد ضد زنگ 304، 316L، فولاد سفارشی مقاوم در برابر خوردگی با استحکام بالا |
|
محدوده اندازه |
اندازه های استاندارد کامل M4-M12، ضخامت مهره سفارشی و ارتفاع طرح |
|
ویژگی ساختاری |
بدنه موقعیت یابی مربع + برجستگی جوش ثابت، ساختار جوشکاری ضد افست |
|
درمان سطحی |
ترشی و غیرفعال کردن، بدون لایه اکسید، سطح جوش تمیز |
|
خواص مکانیکی |
استحکام جوش بالا، دقت موضوع پایدار، بدون تغییر شکل حرارتی |
|
روش بسته بندی |
بسته بندی طبقه بندی شده ضد برخورد + کارتن صادراتی، بسته بندی پالت فله |
|
خدمات تامین |
عرضه نقطهای، سفارشیسازی غیر استاندارد، خرید یک مرحلهای بست مخلوط |
| اندازه موضوع D |
M4 | M5 | M6 | M8 | M10 | 7/16 20 UNF-2B ① | 7/16 20 UNF-2B ② | M12 | M14 | M16 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | زمین | نخ درشت | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 |
| نخ ظریف، 1 | / | / | / | 1 | 1.25 | / | / | 1.25 | 1.5 | 1.5 | ||
| نخ ظریف، 2 | / | / | / | / | 1 | - | - | 1.5 | - | - | ||
| b | اندازه اسمی | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 1.8 | 2.0 | 2.0 | 2.5 | 2.5 | |
| حداکثر | 0.95 | 1.15 | 1.25 | 1.65 | 2.0 | 2.0 | 2.2 | 2.2 | 2.7 | 2.7 | ||
| دقیقه | 0.65 | 0.85 | 1.05 | 1.35 | 1.6 | 1.6 | 1.8 | 1.8 | 2.3 | 2.3 | ||
| d1 | حداقل = اندازه اسمی | 5 | 6 | 7.5 | 10 | 12.5 | 12.5 | 13.5 | 13.5 | 16.8 | 18.8 | |
| حداکثر | 5.18 | 6.18 | 7.72 | 10.22 | 12.77 | 12.77 | 13.77 | 13.77 | 17.07 | 19.13 | ||
| d2 | حداکثر | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 | |
| d3 | دقیقه | 6.4 | 8.2 | 9.1 | 12.8 | 15.6 | 15.6 | 17.4 | 17.4 | 20.4 | 22.4 | |
| e | دقیقه | 9 | 12 | 13 | 18 | 22 | 22 | 25 | 25 | 28 | 32 | |
| h1 | اندازه اسمی | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | |
| حداکثر | 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.7 | ||
| دقیقه | 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 1.3 | 1.5 | ||
| h2 | دقیقه | 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2 | |
| حداکثر | 1.3 | 1.5 | 1.8 | 2.0 | 2.2 | 2.2 | 3.0 | 3.0 | 3.2 | 4.0 | ||
| m | حداکثر = اندازه اسمی | 3.5 | 4.2 | 5 | 6.5 | 8 | 9 | 9 | 9.5 | 11.4 | 13 | |
| دقیقه | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 8.64 | 8.64 | 9.14 | 10.97 | 12.57 | ||
| s | حداکثر = اندازه اسمی | 7 | 9 | 10 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | |
| دقیقه | 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 16.57 | 18.48 | 18.48 | 21.48 | 23.48 | ||
| در هر 1000 واحد = کیلوگرم | 0.81 | 1.70 | 2.40 | 6.50 | 11.30 | 12.5 | 16.5 | 16.6 | 26.7 | 35.8 | ||
برنامه اصلی و مزایای فرآیند
1. طراحی طرح ریزی جوش یکپارچه، موقعیت دقیق را قبل از جوشکاری متوجه می شود، به طور موثر از انحراف و چرخش مهره در حین جوشکاری جلوگیری می کند، عملکرد و قوام قطعات کار دسته ای را تا حد زیادی بهبود می بخشد.
2. تعویض مهره های سنتی ضربه زدن دستی و پس از نصب، ساده سازی فرآیندهای تولید، از بین بردن مشکل لغزش نخ و ضربه زدن در صفحات نازک، و بهبود قابل توجهی راندمان تولید.
3. ساختار حد مربع مهره جوش مربعی DIN 928 دارای اثر ضد چرخش خوبی پس از جوشکاری و شکلدهی است، با تنش یکنواخت روی پایه رزوه، به طور موثر در برابر بار ارتعاشی مقاومت میکند و از اتصال شل در عملکرد طولانیمدت تجهیزات جلوگیری میکند.
4. مواد فولادی ضد زنگ دارای عملکرد عالی جوشکاری در دمای بالا و مقاومت در برابر خوردگی است. اتصال جوش بدون زنگ زدگی محکم است و با تجهیزات خودکار، پوسته های فلزی و قطعات ساختاری فلزی در فضای باز سازگار است.
5. مناسب برای صحنه های مونتاژی که با مهره های سنتی و مهره های پرچ نمی توانند قفل شوند. این پایه نخ ثابت دائمی را درک می کند و به طور گسترده در ساخت خودرو، کابینت های الکتریکی و ماشین آلات مهندسی استفاده می شود.
سیستم خدمات لجستیک جهانی
ما راه حل های لجستیک جهانی کامل زنجیره ای را برای تمام سفارشات محصول ارائه می دهیم:
1. روش های حمل و نقل چندگانه: حمل و نقل دریایی، حمل و نقل هوایی، حمل و نقل بین المللی سریع و راه آهن برای تقاضاهای چرخه های مختلف
2. بسته بندی صادراتی حرفه ای: کارتن صادراتی ضد رطوبت، ضد زنگ و ضد برخورد + بسته بندی پالت، مناسب برای حمل و نقل دریایی از راه دور
3. خدمات حمل و نقل تلفیقی: از بارگیری مخلوط پیچ ها، مهره ها، قطعات دکلینگ و سخت افزار سفارشی در یک ظرف پشتیبانی کنید، در هزینه تدارکات خود صرفه جویی کنید
4. خدمات ردیابی کامل: ردیابی محموله کل فرآیند، کمک ترخیص کالا از گمرک و اطلاع رسانی پیشرفت حمل و نقل را ارائه دهید
تگ های داغ: تامین کننده مهره جوش مربعی DIN 928، تولید کننده مهره جوش مربعی، عمده فروشی مهره جوش مربعی DIN 928
