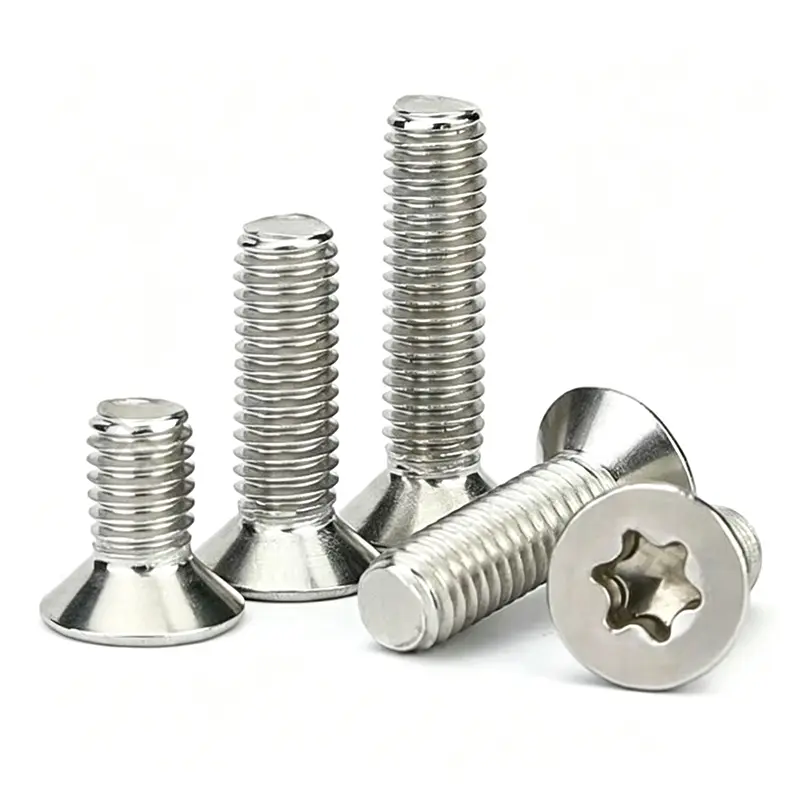

ASME B18.3 Torx Countersunk Machine Screw
پیچهای ماشینی ASME B18.3 Torx Countersunk، اتصال دهندههای با درجه دقیقی هستند که بر اساس استاندارد ملی آمریکا مهندسی شدهاند و دارای سر صاف 100 درجه و ساختار محرک ستاره Torx داخلی هستند. برخلاف پیچهای متقاطع شکافدار یا متقاطع، درایو Torx شش لوب، سطح تماس بزرگتر، توزیع گشتاور یکنواخت و لغزش صفر بادامک را در حین سفت شدن با گشتاور بالا ارائه میدهد. طراحی سر کاملاً فرو رفته اجازه می دهد تا به طور کامل در سطوح نصب شده جاسازی شود و ظاهر مونتاژی صاف، مرتب و کارآمد حاصل شود. این مارپیچ استاندارد آمریکایی از سیستم رزوه UNC/UNF یکپارچه استفاده می کند، که تناسب رزوه دقیق، عملکرد جداسازی قطعات قابل تکرار و ثبات قفل برتر را ارائه می دهد. به طور گسترده در ماشین آلات دقیق، لوازم جانبی هوافضا، مونتاژ خودرو، تجهیزات الکترونیکی و تجهیزات صنعتی پیشرفته که به مشخصات اتصال دهنده استاندارد ایالات متحده نیاز دارند، استفاده می شود.
پارامتر محصول
|
مورد پارامتر |
مشخصات دقیق |
|
نام محصول |
ASME B18.3 Torx Countersunk Screw، پیچ محرک Torx سر تخت، بست استاندارد ستاره ایالات متحده، پیچ تعبیه دقیق UNC/UNF |
|
استاندارد اجرایی |
استاندارد ملی آمریکا ASME B18.3، استاندارد نخ واحد UNC/UNF |
|
مواد موجود |
فولاد کربنی 1018/1022، فولاد ضد زنگ 304، فولاد ضد زنگ 316، فولاد آلیاژی |
|
اندازه نخ ایالات متحده |
#2-56، #4-40، #6-32، #8-32، #10-24، 1/4-20 اندازه های استاندارد کامل UNC/UNF |
|
محدوده طول |
1/8 اینچ - 3 اینچ، طول اینچ غیر استاندارد سفارشی موجود است |
|
ویژگی ساختاری |
سر صاف 100 درجه، فرورفتگی ستاره Torx داخلی، رزوه کامل دستگاه، طراحی هموار تعبیه شده |
|
درمان سطحی |
روکش روی شفاف، غیرفعال کردن روی زرد، اکسید سیاه، گالوانیزه گرم، پوشش طبیعی ضد زنگ |
|
عملکرد اصلی |
بدون بادامک، بلبرینگ با گشتاور بالا، نصب فلاش، تناسب رزوه یکپارچه دقیق، جداسازی قطعات قابل استفاده مجدد |
|
ابزار تطبیق |
پیچ گوشتی و بیت ستاره حرفه ای Torx T5/T6/T8/T10/T15/T20 |
|
سناریوهای کاربردی |
تجهیزات مکانیکی استاندارد آمریکایی، قطعات خودرو، قطعات هوافضا، ابزار دقیق الکترونیکی، دستگاه های ارتباطی، مونتاژ اتوماسیون پیشرفته |
|
خدمات سفارشی |
طول نخ سفارشی اینچ، تحمل سر ویژه، فرآیند انحصاری ضد خوردگی سطح، علامت گذاری آرم لیزری، بسته بندی ویژه برای سفارشات پروژه ایالات متحده |
بازرسی مواد و مواد اولیه
تمام مواد خام کاملاً با استانداردهای مواد اتصال دهنده آمریکایی مطابقت دارند. میله های خام فولاد کربنی از فولاد کم کربن با خلوص بالا با خواص کششی و سختی پایدار استفاده می کنند و از شکستگی شکننده در هنگام مونتاژ با گشتاور بالا جلوگیری می کنند. مواد فولاد ضد زنگ برای اطمینان از مقاومت کامل در برابر خوردگی مطابق با الزامات صنعتی ایالات متحده، بازرسی اجزا را انجام می دهند. هر دسته از مواد خام با گزارش های آزمایش مواد (MTC)، با تشخیص نمونه برداری از استحکام کششی، استحکام تسلیم و پرداخت سطح همراه است. مواد خام ناخالص و نامرغوب به طور کامل حذف می شوند تا اطمینان حاصل شود که هر پیچ تمام شده با تحمل ابعادی ASME B18.3 و استانداردهای عملکرد مکانیکی مطابقت دارد و از استفاده پایدار طولانی مدت از پروژه های تجهیزات استاندارد ایالات متحده پشتیبانی می کند.
کنترل کیفیت و جریان تولید
مطابق با روش های تولید استاندارد ASME B18.3 تولید شده است: غربالگری مواد خام ← شکل دهی دقیق هد سرد سر فرو رفته ← مهر زنی فرورفتگی Torx یکپارچه ← نورد نخ یکپارچه UNC/UNF ← تقویت عملیات حرارتی ← عملیات ضد زنگ سطح ← تشخیص تحمل اندازه کامل ← بازرسی تلورانس در اندازه کامل ← تست تکمیل شده بسته بندی محصول شیار ستاره Torx دقیقاً با عمق یکنواخت و ساختار لوب متقارن شکل گرفته است که به طور موثر از لغزش ابزار جلوگیری می کند. رولینگ نخ، گام دندان استاندارد و شکل کامل دندان را تضمین میکند و با مهرهها و سوراخهای رزوهدار استاندارد آمریکایی مطابقت با شکاف صفر را به دست میآورد. هر دسته تحت آزمایش اسپری نمک و تست مقاومت در برابر خستگی برای تثبیت کیفیت دسته قرار می گیرد.
نکات فنی و نکات مهندسی

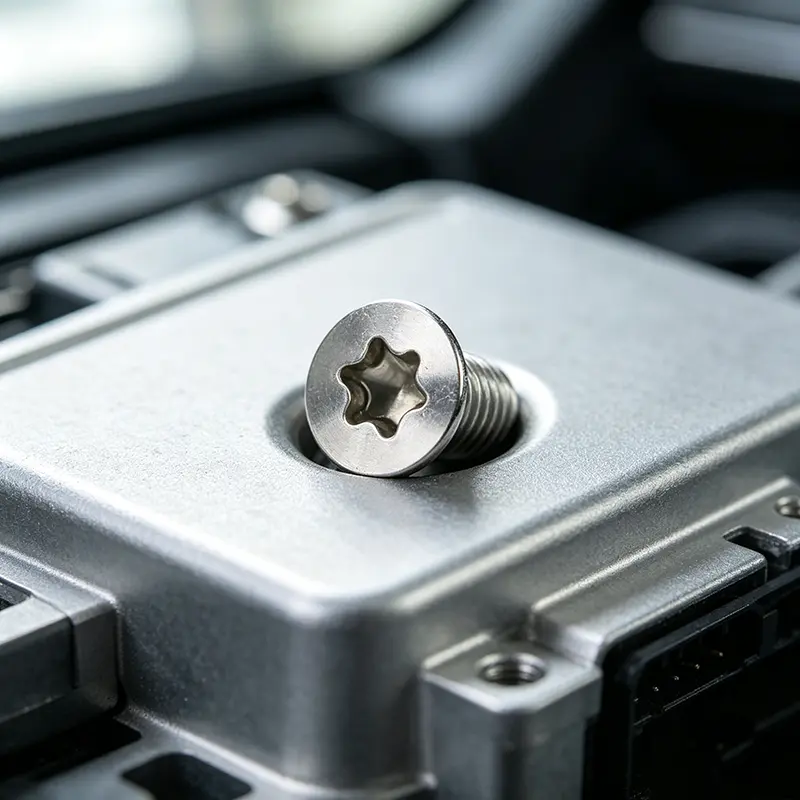

این محصول یک اتصال دهنده استاندارد ایالات متحده است که فقط برای مطابقت با سیستم های رزوه یکپارچه UNC/UNF مناسب است و برای جلوگیری از عدم تطابق مونتاژ با سوراخ های رزوه متریک سازگار نیست. هد 100 درجه فرو رفته برای نصب هموار طراحی شده است که به طور موثر برآمدگی سطح را کاهش می دهد و از اصطکاک ساختاری و تداخل تجهیزات جلوگیری می کند. ساختار محرک Torx می تواند 30٪ گشتاور بیشتری را نسبت به پیچ های متقاطع تحمل کند که برای الزامات مونتاژ با دقت و سفتی بالا مناسب است. برای پروژه های مهندسی در فضای باز و ساحلی، مدل های 316 فولاد ضد زنگ یا گالوانیزه گرم برای افزایش مقاومت در برابر پاشش نمک و پیری توصیه می شود. تمام تلورانس های ابعادی از نمرات استاندارد ملی ASME پیروی می کنند تا از قابلیت تعویض با قطعات اصلی وارداتی اطمینان حاصل شود.
توضیحات سفارش و سفارشی سازی
طیف کاملی از اندازههای پیچهای دستگاه استاندارد Torx در انبار موجود است که از تحویل سریع برای سفارشهای بازار آمریکای شمالی و پروژههای مهندسی استاندارد ایالات متحده پشتیبانی میکند. ما از سفارشیسازی شخصی طولهای اینچ غیراستاندارد، مشخصات رشتههای ویژه و فرآیندهای ضد خوردگی پیشرفته پشتیبانی میکنیم. گواهینامه های رسمی انطباق استاندارد، گزارش های تست عملکرد مکانیکی و گزارش های آزمایش اسپری نمک را می توان برای مناقصه و پذیرش پروژه ارائه کرد. از علامت گذاری لیزری OEM و بسته بندی صادراتی انحصاری، با ظرفیت تامین پایدار برای سفارشات دسته ای طولانی مدت از نمایندگان خارجی و مشتریان مهندسی پشتیبانی کنید.
